دستگاه حکاکی فلزات روتاری پرکاربرد در هنر و صنعت

در بسیاری از صنایع، قطعات استوانه‌ای و گرد جزو بخش‌هایی محسوب می‌شوند که نیاز به ثبت اطلاعات مهندسی، شماره سریال، بارکد و کدهای ردیابی دارند. زمانی که قطعه قابلیت تثبیت ثابت روی میز ندارد، فناوری روتاری اهمیت اصلی خود را نشان می‌دهد. محور چرخان، قطعه را مطابق زاویه مورد نیاز می‌گرداند و عملیات حک با دقتی کنترل‌شده روی محیط خارجی آن انجام می‌شود. این فناوری در سال‌های اخیر در بخش‌های مهمی مانند تولید شیرآلات، اتصالات فشار قوی، صنایع خودرو، ابزار دقیق و حتی در پروژه‌های زیرساختی پتروشیمی به استاندارد اصلی تبدیل شده است. حضور حک گستر در توسعه این حوزه، باعث شده تولیدکنندگان داخلی به سیستم‌هایی با قابلیت ساخت سفارشی و تطبیق‌پذیر دسترسی داشته باشند.

چرا سیستم‌های روتاری برای صنعت ضروری شده‌اند؟

در فرآیند تولید قطعات گرد، سه چالش اصلی وجود دارد: کنترل زاویه، پایداری قطعه و یکنواخت بودن عمق حک. اگر سطح قطعه حتی چند میلی‌متر جابه‌جا شود، اطلاعات حک‌شده ممکن است خوانایی خود را از دست بدهد. همین موضوع اهمیت سیستم روتاری را مشخص می‌کند؛ ترکیبی از یک فیکسچر دقیق و یک درایو چرخان، که هماهنگ با کنترلر حرکت می‌کند. نتیجه کار، نشانه‌گذاری یکنواخت روی خطوط محیطی است.

برای نمونه، در حک‌کاری روی رینگ‌های فلزی استاندارد API، یکنواختی عمق و زاویه، برای رعایت الزامات ردیابی اجباری است. هر اختلال کوچک در حرکت یا سرعت چرخش، کیفیت و استاندارد کار را زیر سؤال می‌برد. در مدل‌های مدرن، انکودرهای دقیق برای کنترل موقعیت زاویه‌ای به کار می‌روند تا هر درجه از چرخش زیر نظر قرار گیرد.

اصول طراحی روتاری برای حکاکی صنعتی

طراحی یک سامانه روتاری ساده نیست. انتخاب موتور مناسب، ورودی گشتاور، ظرفیت تحمل وزن، انتقال نیرو، سیستم گیره و حتی نوع لاینر گاید همگی بر کیفیت خروجی حک تأثیر دارند. از دید مهندسی، چهار پارامتر اصلی در طراحی مهم‌اند:

۱) پایداری زاویه‌ای

روتاری باید در طول حک هیچ لرزشی نداشته باشد. کوچک‌ترین ارتعاش، باعث موج‌دار شدن خطوط حرف‌ها یا کدها می‌شود.

۲) گشتاور قابل تحمل

قطعات سنگین مانند فلنج‌های صنعتی وزن بالایی دارند. سیستم باید بتواند وزن را بدون افت سرعت یا تغییر زاویه تحمل کند.

۳) دقت حرکت چرخش

چرخش نباید صرفاً روان باشد؛ باید کنترل‌شده باشد. انکودر نوری یا مغناطیسی در سیستم‌های جدید به همین منظور استفاده می‌شود.

۴) هم‌زمانی بین حرکت روتاری و هد حکاکی

کنترلر باید هر دو محور را هم‌زمان مدیریت کند تا نقطه حکاصلی دقیقاً با سرعت چرخش هماهنگ باشد.

این چهار فاکتور اساس عملکرد روتاری در صنعت هستند و تعیین می‌کنند که آیا دستگاه می‌تواند در خطوط تولید پیوسته مورد استفاده قرار گیرد یا خیر.

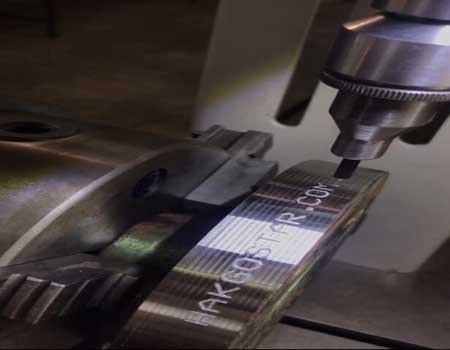

کاربرد دستگاه روتاری در قطعات مختلف

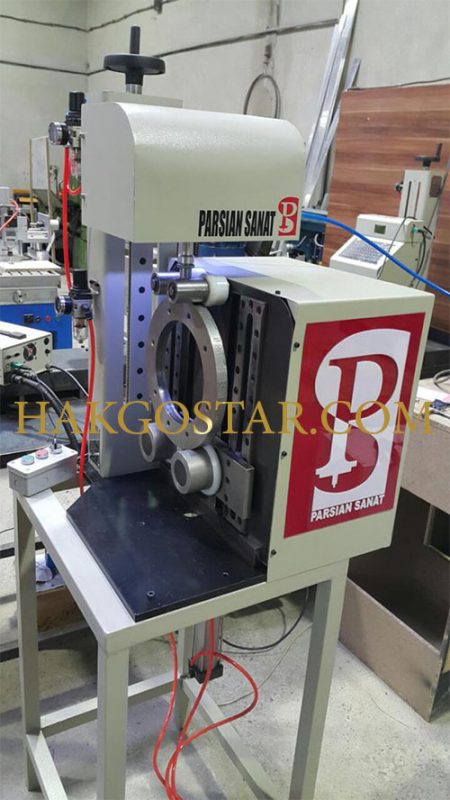

قطعاتی که معمولاً با محور دوار حک می‌شوند شامل فلنج‌ها، بوش‌ها، شفت‌های پله‌دار، لوله‌های نازک، رینگ‌ها و قطعات تزئینی فلزی هستند. در صنایع آزمایشگاهی نیز روی محفظه‌های استوانه‌ای فلزی، کدهای ردیابی ضرورت دارد.

یک نمونه کاربردی از صنعت خودرو، حک روی میل‌لنگ‌هاست. محیط خارجی این قطعات نیازمند درج کدهای عملیاتی است که برای تطبیق با سیستم‌های اسکنر در فرآیند مونتاژ ضروری است.

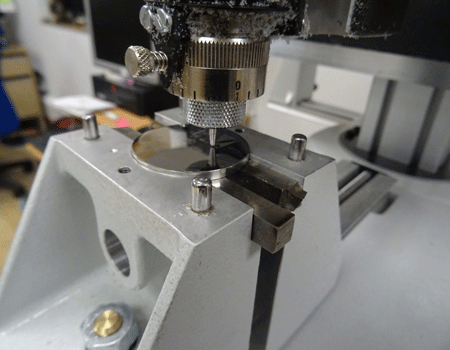

ارتباط فناوری روتاری با انواع دستگاه‌های حکاکی صنعتی

سیستم روتاری به‌تنهایی یک دستگاه کامل نیست؛ بلکه یک آپشن یا ماژول تکمیلی است که روی دستگاه‌های مختلف نصب می‌شود. تفاوت اصلی اینجاست که هر دستگاه با توجه به مکانیزم حک، خروجی متفاوتی ایجاد می‌کند. برخی نمونه‌ها:

• دستگاه‌های الکترومکانیکی
• سامانه‌های سوزنی
• حک‌زن‌های خراشی
• ماشین‌های CNC
• لیزرهای فایبر
• دستگاه‌های پین‌مارک مخصوص فلزات سخت

در بخش فلزات سخت، خروجی‌های کوبشی برای اطمینان از ماندگاری اطلاعات روی قطعه ضروری هستند. به همین دلیل یک‌بار در متن باید از دستگاه حکاکی ضربه ای یاد شود که بدنه‌های سنگین و قطعات چندلایه را با عمق ثابت حک می‌کند.

ساخت مدل‌های سفارشی روتاری

در بسیاری از پروژه‌ها، طراحی روتاری باید بر اساس وزن قطعه، طول آن و زاویه قرارگیری تنظیم شود. حک گستر به دلیل تجربه در پروژه‌های سفارشی، می‌تواند روتاری‌هایی با قطرهای مختلف تولید کند. این موضوع برای کارخانه‌هایی که نیاز به حکاکی روی قطعات خاص دارند اهمیت بالایی دارد؛ زیرا مدل‌های آماده همیشه همه نیازها را پوشش نمی‌دهند.

دو نمونه از مدل‌های پرکاربرد روتاری

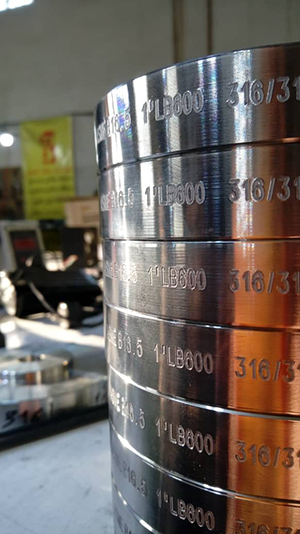

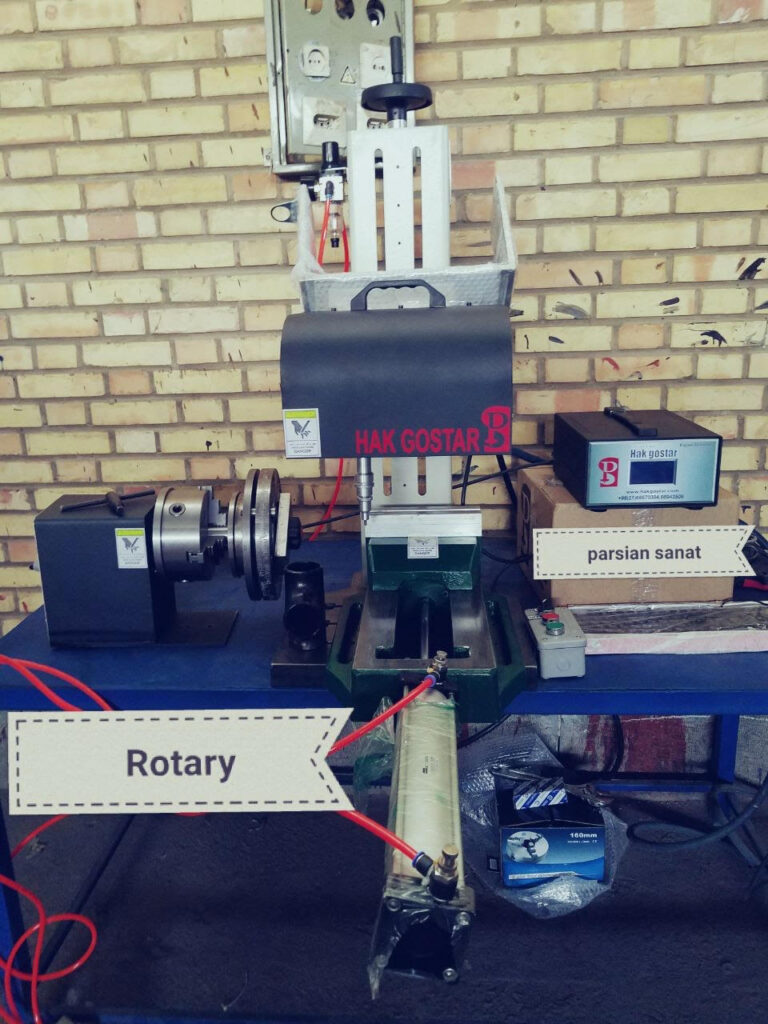

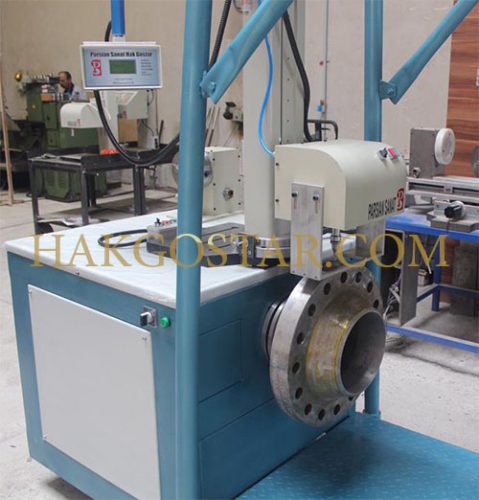

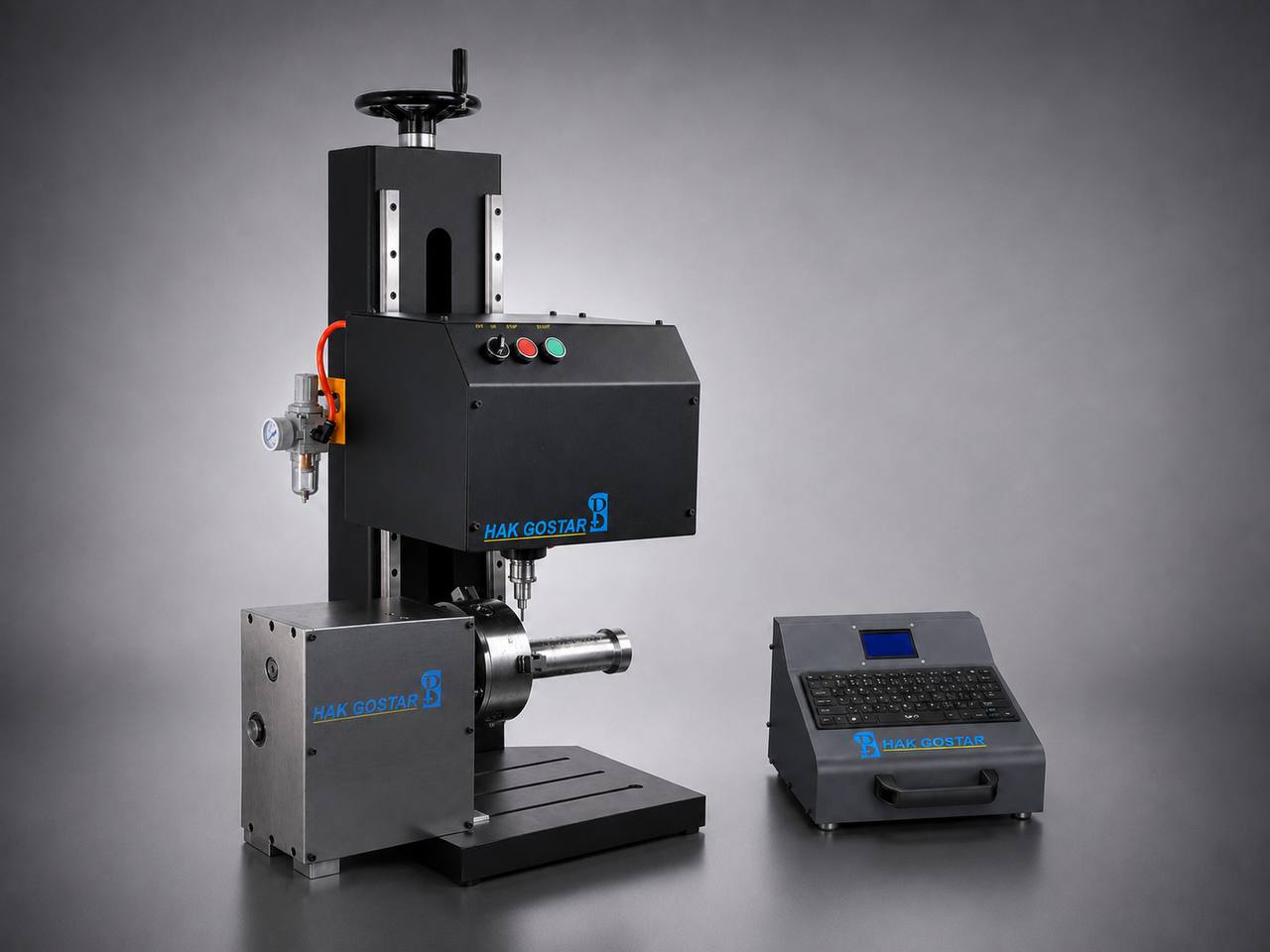

یکی از مدل‌های رایج، روتاری داخلی برای نصب روی دستگاه کوبشی است. نمونه کاربردی در صنایع نفت، حک روی فلنج‌های تا قطر ۳۰۰ میلی‌متر و وزن بالا است.

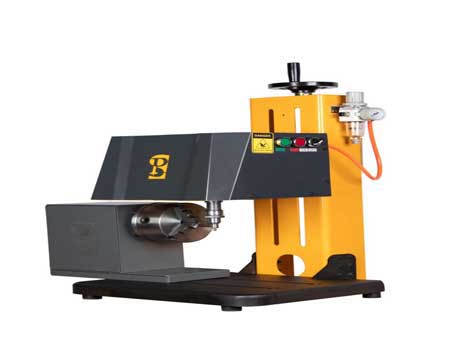

نمونه دوم، روتاری کوچک‌شده برای دستگاه‌های رومیزی است. این مدل‌ها معمولاً برای قطعات سبک‌تر استفاده می‌شوند و نصب آن‌ها ساده‌تر است. یک‌بار در متن، عبارت دستگاه حکاکی ضربه‌ای رومیزی جایگاه خود را در این بخش پیدا می‌کند.

ویژگی‌های عمومی دستگاه‌های روتاری صنعتی

در مدل‌های استاندارد، معمولاً ویژگی‌های زیر وجود دارد:

• هد کوبشی با کنترل دقیق
• استفاده از استپرموتور با گشتاور بالا
• محدوده حرکت بین ۱۰۰ تا ۲۰۰ میلی‌متر
• زاویه‌پذیری در طراحی فیکسچر
• نرم‌افزار قابل همگام‌سازی با محور چرخان
• استفاده از ارتباط USB یا RS232

برخی مدل‌ها نیز امکان تغییر سریع فیکسچر را دارند تا بتوان در کمتر از چند دقیقه قطعات مختلف را روی دستگاه نصب کرد. این ویژگی برای خطوط تولید نیمه‌خودکار بسیار مهم است.

تفاوت سیستم‌های روتاری در حکاکی عمیق

وقتی نیاز به حککاری با عمق زیاد باشد، اهمیت قدرت ضربه و زمان تماس افزایش پیدا می‌کند. در این بخش عبارت دستگاه حکاکی عمیق زن به‌صورت طبیعی وارد محتوا می‌شود. این مدل‌ها بیشتر در حک روی قطعات صنعتی سنگین استفاده می‌شوند، جایی که روش‌های سطحی یا لیزری دوام کافی ندارند.

نقش فناوری لیزر در سیستم‌های روتاری

در سال‌های اخیر لیزرهای فایبر وارد حوزه روتاری شدند و امکان حککاری بدون تماس را فراهم کردند. این تکنولوژی برای قطعات ظریف‌تر مانند لوله‌های نازک بسیار مؤثر است. در این بخش عبارت تکنولوژی برتر دستگاه لیزر حکاکی بر روی فلز و  همچنین نیز دستگاه حکاکی لیزری برای تکمیل محتوای مهندسی استفاده می‌شود.

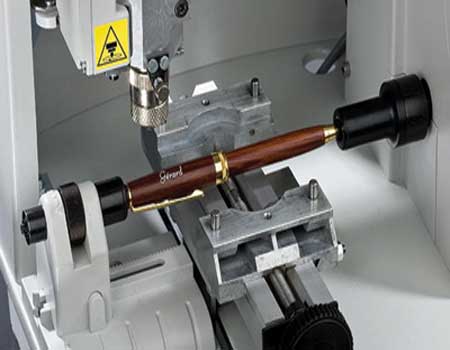

کاربرد روتاری در هنر و صنایع تزئینی

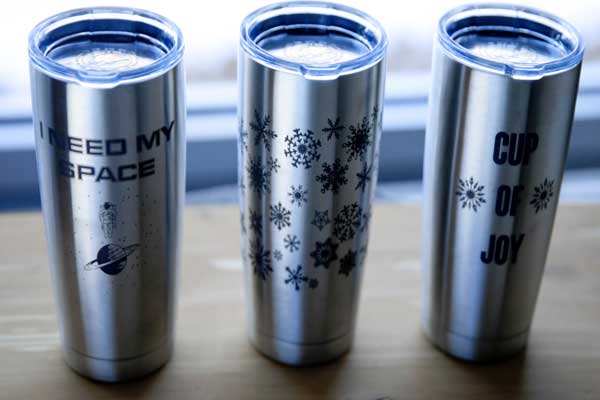

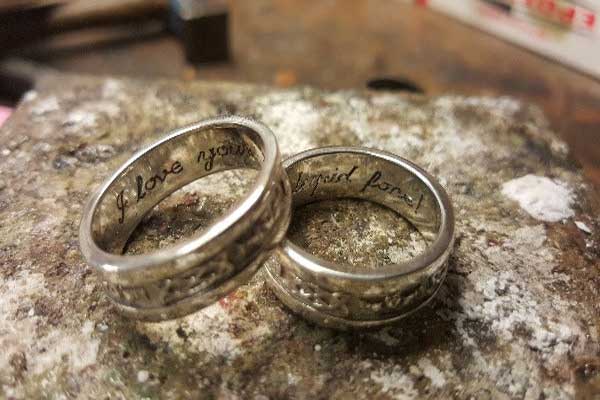

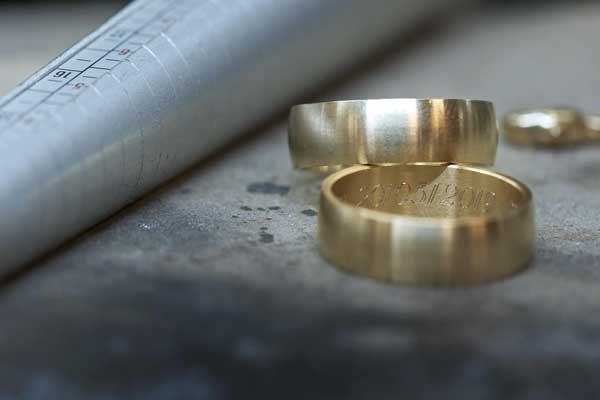

در بخش هنری، حک طرح‌های محیطی روی ظروف فلزی، لیوان‌های استیل، غلاف‌های تزئینی و محصولات هدیه‌رسانی اهمیت دارد. در این بخش عبارت حکاکی لوگو و برندسازی بر روی محصولات جای می‌گیرد که کاربرد دقیق روتاری در حوزه غیر صنعتی را شرح می‌دهد. این حوزه در سال‌های اخیر رشد چشمگیری داشته و به دلیل دوام حک، جایگزین برچسب‌های سنتی شده است.

نقش محور روتاری در کنترل فرآیند حککاری صنعتی

یکی از نکات کلیدی که در بررسی سامانه‌های روتاری نادیده گرفته می‌شود، نقش سیستم کنترل زاویه و هماهنگی آن با حرکت هد است. در بیشتر دستگاه‌های استاندارد، محور روتاری با فرمان Step/Dir کنترل می‌شود و از طریق انکودر داخلی، خطای زاویه‌ای جبران می‌گردد. این هماهنگی باعث می‌شود که در زمان اجرای کدهای طولانی مانند DataMatrix یا سریال‌های چندسطری، هیچ نقطه‌ای خارج از محدوده حک قرار نگیرد.

در خطوط تولید قطعات کنترل‌کیفیت، این هماهنگی به‌قدری اهمیت دارد که حتی ۰.۲ درجه خطای زاویه‌ای می‌تواند باعث رد شدن قطعه شود. به همین دلیل، کارخانه‌هایی که قطعات ردیابی‌محور تولید می‌کنند، سامانه‌های روتاری با دقت بالا را انتخاب می‌کنند. این موضوع به‌خصوص در تولید اتصالات فشارقوی، والوها، فلنج‌های استنلس استیل و قطعات حساس صنایع گاز دیده می‌شود.

طراحی فیکسچر در دستگاه روتاری؛ بخش کمتر دیده شده اما حیاتی

فیکسچر یا محل نگه‌دارنده قطعه، عنصر بسیار مهمی در ساخت دستگاه‌های روتاری است. برخلاف تصور برخی کاربران، چرخش قطعه بدون فیکسچر استاندارد می‌تواند باعث خطا در عمق، زاویه و حتی شکستگی قطعه شود. در طراحی فیکسچر، چند اصل مهم رعایت می‌شود:

۱) میزان تماس سطح قطعه با فیکسچر

هرچه تماس بیشتر باشد، لرزش کمتر می‌شود.
برای قطعات سنگین‌تر، از فیکسچرهای گیره‌دار یا فک‌دار استفاده می‌شود.

۲) قابلیت باز و بسته شدن سریع

در خطوط تولید با تکرار بالا، زمان جابه‌جایی قطعه بسیار مهم است.
فیکسچرهای سریع‌قفل (Quick-Lock) زمان توقف خط را به شدت کاهش می‌دهند.

۳) امکان تنظیم زاویه‌ای

گاهی قطعه دارای سطح شیب‌دار یا کونیک است.
در این حالت، طراحی فیکسچر باید قابلیت تنظیم تحت زاویه را داشته باشد تا هد بتواند عمق یکنواخت ایجاد کند.

۴) مقاومت در برابر نیروی ضربه

در دستگاه‌های کوبشی، نیروی واردشده به سطح به فیکسچر منتقل می‌شود.
اگر فیکسچر به‌درستی تقویت نشده باشد، اعوجاج ایجاد می‌شود و دقت محور به هم می‌ریزد.

این همان بخشی است که طراحان قدیمی دستگاه‌های سوزنی بیشتر روی آن تمرکز می‌کردند و امروز نیز در مدل‌های جدید به‌عنوان یک اصل ثابت شناخته می‌شود.

استانداردهای صنعتی در حکاکی روی قطعات گرد

در صنایع مختلف، استانداردهایی برای کیفیت حک وجود دارد. این استانداردها برای خوانایی، دوام و مقاومت در برابر سایش تعریف شده‌اند. در حوزه حککاری روی قطعات گرد، شاخص‌های زیر معیار اصلی هستند:

• ارتفاع کاراکتر
• عمق حک
• یکنواختی عرض خط
• عدم شکست الگو در نقاط بالایی و پایینی قطعه
• عدم تغییر زاویه حروف در طول محیط

برای مثال، در صنایع نفت، استاندارد API تاکید می‌کند که کدهای درج‌شده باید در کل محیط قطعه دارای وضوح و عمق ثابت باشند. اگر خطا رخ دهد، قطعه قابل قبول نیست.

در صنایع هوافضا نیز این استاندارد سخت‌تر است؛ هر تغییر جزئی در هندسه حک می‌تواند باعث مردود شدن قطعه شود.
در این صنایع، استفاده از محور روتاری با دقت بالا یک ضرورت است، نه یک انتخاب.

بررسی عملکرد محور روتاری در روش‌های مختلف حککاری

هر تکنیک حک، رفتار متفاوتی با چرخش روتاری دارد. این تفاوت در انتخاب دستگاه مناسب برای صنعت بسیار مهم است.

۱) حککاری سوزنی

جزو متداول‌ترین روش‌ها است. مزیت این روش در سازگاری عالی با روتاری، عمق کافی و دوام بالاست.
سرعت متوسط و وابسته به سختی فلز است.
در قطعاتی مثل فلنج و شفت، این روش بهترین خروجی را می‌دهد.

۲) حککاری خراشی (اسکرایب)

روانی حرکت، دقت بالا و کیفیت لبه‌ها باعث می‌شود در صنایع تزئینی، لوازم خانگی و ابزار دقیق استفاده شود.
روتاری در این سیستم باید بدون لرزش کار کند؛ زیرا کوچک‌ترین تغییر زاویه باعث موج‌دار شدن نوشته‌ها می‌شود.

۳) حککاری CNC

برای محیط‌های پیچیده و قطعات صنعتی بزرگ استفاده می‌شود.
اما سرعت آن نسبت به لیزر یا سوزنی پایین‌تر است.
در حککاری روی شفت‌های ضخیم، CNC همچنان گزینه قابل اعتماد است.

۴) حککاری لیزر فایبر

در این روش، محور روتاری عمدتاً برای قطعات سبک‌تر و کارهای دقیق استفاده می‌شود.
این روش بدون تماس بوده و به همین دلیل برای قطعات نازک و حساس بسیار مناسب است.

تحلیل مهندسی انتخاب روتاری بر اساس هندسه قطعه

انتخاب نوع روتاری باید بر اساس سه عامل اصلی انجام شود:

۱) وزن قطعه

هر محور یک حد تحمل گشتاور دارد.
برای قطعات سنگین مانند فلنج، روتاری باید گیربکس قوی و سیستم قفل مکانیکی داشته باشد.

۲) قطر قطعه

قطعات بزرگ‌تر نیاز به گیره‌های متقارن و طول فک بیشتر دارند.
قطرات کوچک نیاز به سه‌نظام‌های دقیق دارند.

۳) طول قطعه

اگر طول زیاد باشد، نیاز به ساپورت عقب یا مرغک وجود دارد تا از خمیدگی جلوگیری شود.

این عوامل در کنار هم تعیین می‌کنند که روتاری باید سفارشی ساخته شود یا مدل استاندارد کافی است.
در حوزه داخلی، حک گستر از مجموعه‌هایی است که این طراحی سفارشی را براساس نوع قطعه انجام می‌دهد.

چالش‌های مرسوم در استفاده از دستگاه‌های روتاری

در بخش عملیاتی، اپراتورها با چالش‌هایی روبه‌رو می‌شوند که اگر برطرف نشوند، خروجی کار افت می‌کند.
مهم‌ترین چالش‌ها عبارت‌اند از:

• تنظیم نادرست زاویه نسبت به هد
• عدم تراز محور روتاری با سطح میز
• انتخاب سرعت نامناسب چرخش
• محکم نبودن فیکسچر
• آلودگی یا گردوغبار روی محور چرخش
• تنظیمات نادرست نرم‌افزاری

گاهی موارد کوچک مثل کالیبره نبودن سنسور زاویه، باعث خرابی صدها قطعه می‌شود.
به همین دلیل، کارخانه‌های حرفه‌ای قبل از شروع شیفت تولید، تست زاویه‌ای انجام می‌دهند.

مزیت روتاری در سری‌کاری و تولید انبوه

در خطوط تولید، سرعت یکی از معیارهای اصلی انتخاب سیستم حک است. روتاری به دلیل توانایی در چرخاندن هم‌زمان قطعه و اجرای بدون توقف حک، برای سری‌کاری مناسب است.
یک اپراتور تنها با یک جابه‌جایی ساده، قطعه جدید را در فیکسچر قرار می‌دهد و عملیات به سرعت تکرار می‌شود.

در پروژه‌هایی مانند تولید رینگ‌های خودرو، این سیستم باعث شده زمان حککاری هر قطعه به زیر ۴ ثانیه برسد.
در تولید لوله‌های نازک نیز سرعت بالای روتاری یکی از دلایل استفاده از آن است.

نقش سیستم‌های الکترونیکی در نسل جدید دستگاه‌های روتاری

امروزه سیستم‌های روتاری به واحدهای کنترل الکترونیکی مجهز شده‌اند.
این مزیت‌ها شامل موارد زیر است:

• هماهنگی دقیق محور Z با چرخش
• جلوگیری از Over-Travel
• ذخیره پارامترهای عملیاتی در حافظه داخلی
• امکان اتصال به شبکه و مانیتورینگ تولید
• سیستم انکودر با بازخورد لحظه‌ای

این فناوری‌ها از خاموش شدن ناگهانی دستگاه یا خطای اپراتور جلوگیری می‌کنند و باعث می‌شوند در کاربردهای صنعتی، کیفیت یکنواخت حفظ شود.

نقش تولیدکنندگان داخلی در توسعه فناوری روتاری

در سال‌های اخیر، بسیاری از مجموعه‌های صنعتی به سمت داخلی‌سازی تجهیزات رفتند.
در حوزه روتاری نیز همین روند دیده می‌شود.
برندهایی مانند حک گستر نه‌تنها دستگاه‌های اصلی را تولید می‌کنند، بلکه نسخه‌های خاص برای پروژه‌های سفارشی نیز می‌سازند.
این موضوع سبب شده صنایع وابستگی کمتری به واردات داشته باشند و در عین حال هزینه‌ها به‌صورت قابل توجهی کاهش پیدا کند.

جمع‌بندی

در صنایع سنگین و پروژه‌های تولید دقیق، روتاری یکی از اجزای اصلی برای اجرای نشانه‌گذاری کامل و یکنواخت روی قطعات گرد است.
ترکیب یک محور چرخان دقیق با سیستم کنترل پایدار، امکان حک متنی، کد، بارکد، QR و داده‌های فنی را فراهم می‌کند.
کیفیت روتاری به طراحی مکانیکی، سیستم الکترونیکی، نرم‌افزار و هماهنگی آن با هد بستگی دارد.
انتخاب اشتباه سیستم باعث کاهش دقت، افت سرعت و خطای تولیدی خواهد شد.
به همین دلیل، انتخاب دستگاه و طراحی روتاری باید براساس وزن قطعه، جنس فلز، ابعاد، تیراژ تولید و استانداردهای مورد نیاز انجام شود.
