دستگاه رول مارکینگ؛ حکاکی نورد غلطکی روی فلنج و فیتینگ

دستگاه رول مارکینگ یکی از روش های تخصصی حکاکی صنعتی برای درج نوشته، لوگو، پارت نامبر، مشخصات فنی و علائم ثابت روی قطعات گرد، استوانه ای، فلنج، فیتینگ، زانو، سه راهی، کپسول و برخی قطعات فلزی مشابه است. در این روش، حکاکی با ترکیب فشار مکانیکی، حرکت غلطکی و تماس کنترل شده سمبه با سطح قطعه انجام می شود؛ به همین دلیل خروجی آن عمیق، ماندگار و مناسب تولید انبوه است.



دستگاه رول مارکینگ چیست؟

دستگاه رول مارکینگ یا دستگاه حک غلطکی، دستگاهی است که برای حکاکی ثابت و تکرارشونده روی قطعات خاص صنعتی استفاده می شود. در این روش، حروف، اعداد یا لوگو به کمک سمبه، رول یا ابزار حک روی قطعه منتقل می شود و فشار ایجاد شده باعث ایجاد فرورفتگی دائمی روی سطح می گردد. برخلاف روش های کامپیوتری که اطلاعات متغیر را به سرعت تغییر می دهند، رول مارکینگ بیشتر برای نوشته های ثابت در تیراژ بالا کاربرد دارد.

این دستگاه برای تولیدکنندگانی مناسب است که روی تعداد زیادی قطعه مشابه، اطلاعاتی مثل نام برند، سایز، کلاس فشار، استاندارد، شماره فنی، پارت نامبر یا مشخصات ثابت محصول را حک می کنند. در صنایع فلنج سازی، اتصالات فشار قوی، فیتینگ، قطعات استوانه ای و برخی تجهیزات فلزی، رول مارکینگ می تواند از نظر سرعت، عمق و هزینه مصرفی، انتخابی اقتصادی و کاربردی باشد.

حکاکی نورد غلطکی چگونه انجام می شود؟

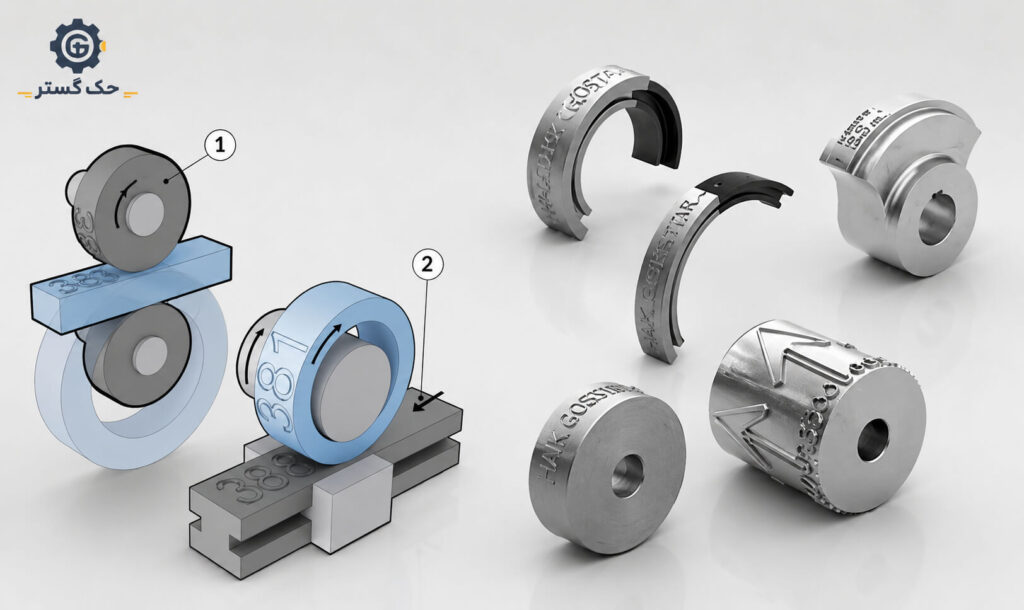

در حکاکی نورد غلطکی، قطعه تحت فشار کنترل شده قرار می گیرد و همزمان حرکت چرخشی یا غلطشی بین قطعه و ابزار حک ایجاد می شود. زمانی که سمبه یا رول حکاکی با سطح قطعه تماس پیدا می کند، نوشته یا طرح مورد نظر روی سطح قطعه فشرده می شود و اثر دائمی ایجاد می کند. این فرایند برای قطعاتی که شکل گرد، نیمه گرد یا استوانه ای دارند، بسیار کاربردی است.

کیفیت نهایی حک به عواملی مثل سختی متریال، عمق مورد نیاز، کیفیت سمبه، تنظیم فشار، قطر قطعه، سرعت حرکت، یکنواختی سطح و مهار شدن صحیح قطعه بستگی دارد. اگر فشار کمتر از حد لازم باشد، حک کم عمق و ناخوانا می شود. اگر فشار بیش از حد باشد، احتمال آسیب سطحی یا تغییر شکل قطعه وجود دارد. به همین دلیل تست نمونه قطعه قبل از ساخت یا سفارش دستگاه اهمیت زیادی دارد.

دستگاه رول مارکینگ برای چه قطعاتی مناسب است؟

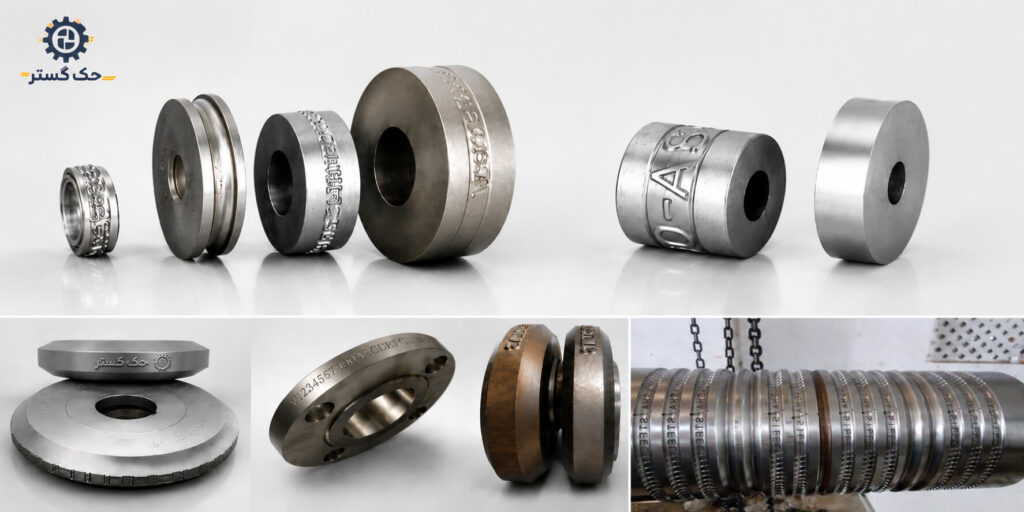

رول مارکینگ برای همه قطعات صنعتی مناسب نیست. این دستگاه زمانی بهترین عملکرد را دارد که قطعه از نظر شکل، جنس و تیراژ با منطق حک غلطکی هماهنگ باشد. قطعاتی مثل فلنج، فیتینگ، اتصالات لوله، زانو، سه راهی، بوشن، کپسول، لوله، میله، برخی قطعات گرد و قطعات استوانه ای از رایج ترین نمونه های مناسب برای این روش هستند.

کاربرد دستگاه رول مارکینگ در حک فلنج

یکی از مهم ترین کاربردهای دستگاه رول مارکینگ، حکاکی روی فلنج است. فلنج ها در صنایع نفت، گاز، پتروشیمی، تاسیسات، آب و فاضلاب و خطوط انتقال استفاده می شوند و معمولا باید اطلاعاتی مثل سایز، کلاس فشار، استاندارد ساخت، جنس، برند تولیدکننده و کد شناسایی روی آن ها ثبت شود. این اطلاعات باید ماندگار و خوانا بمانند، چون در زمان نصب، بازرسی، تعمیرات و تعویض قطعه اهمیت دارند.

در حک فلنج، عمق و وضوح نوشته اهمیت زیادی دارد. اگر حک سطحی باشد، ممکن است در اثر رنگ، زنگ زدگی، سایش یا شرایط محیطی خوانایی خود را از دست بدهد. رول مارکینگ به دلیل فشار مکانیکی و قابلیت ایجاد حک عمیق، برای بسیاری از تولیدکنندگان فلنج انتخاب مناسبی است. البته پیش از سفارش دستگاه، قطر فلنج، عرض ناحیه حک، جنس قطعه و تیراژ تولید باید بررسی شود.

کاربرد دستگاه رول مارکینگ برای فیتینگ و اتصالات صنعتی

فیتینگ ها و اتصالات صنعتی معمولا سطحی منحنی، ابعاد متنوع و شرایط کاری سنگین دارند. تولیدکنندگان این قطعات نیاز دارند اطلاعات ثابت مثل برند، سایز، استاندارد، رده فشار یا کد فنی را با کیفیت ثابت روی تعداد زیادی قطعه حک کنند. در چنین شرایطی، رول مارکینگ می تواند سرعت تولید را بالا ببرد و کیفیت حک را در قطعات مشابه حفظ کند.

برای فیتینگ، طراحی فیکسچر و محل قرارگیری قطعه اهمیت زیادی دارد. اگر قطعه در زمان اعمال فشار حرکت کند، نوشته ناهماهنگ یا کم عمق می شود. همچنین در قطعاتی که انحنا، زاویه یا سطح کوچک دارند، طراحی ابزار حک و نحوه تماس آن با قطعه باید با دقت انجام شود.

مزایا و محدودیت های حک غلطکی

حک غلطکی از نظر سرعت، عمق و هزینه مصرفی برای قطعات خاص بسیار جذاب است، اما باید محدودیت های آن هم شناخته شود. این روش برای نوشته های ثابت، تولید انبوه و قطعاتی که شکل مناسب برای تماس غلطکی دارند عملکرد بسیار خوبی دارد؛ ولی برای اطلاعات کاملا متغیر، شماره سریال های پیوسته یا قطعاتی با شکل نامناسب، همیشه گزینه اول نیست.

رول مارکینگ برای چه پروژه هایی انتخاب مناسبی نیست؟

اگر اطلاعات هر قطعه تغییر می کند، مثلا شماره سریال، تاریخ تولید یا کد متغیر باید روی هر قطعه متفاوت باشد، رول مارکینگ مکانیکی معمولی ممکن است محدودیت ایجاد کند. در این شرایط بهتر است استفاده از دستگاه حکاکی کوبشی دات ماتریس بررسی شود.

اگر ظاهر حک بسیار ظریف، کم صدا و یکنواخت مدنظر باشد، روش های دیگر مانند حک اسکرایب یا لیزر می توانند نتیجه مناسب تری ایجاد کنند. همچنین اگر قطعه گرد است اما نیاز به کنترل چرخش و حک محیطی دقیق دارد، انتخاب دستگاه حکاکی روتاری می تواند منطقی تر باشد.

قیمت دستگاه رول مارکینگ به چه عواملی بستگی دارد؟

قیمت دستگاه رول مارکینگ فقط به ابعاد ظاهری دستگاه وابسته نیست. نوع مکانیزم فشار، دستی یا پنوماتیک یا هیدرولیک بودن سیستم، ابعاد قطعه، جنس قطعه، نوع ابزار حک، تعداد کاراکترها، عمق مورد انتظار، طراحی فیکسچر، تیراژ تولید و سطح سفارشی سازی دستگاه روی قیمت نهایی اثر می گذارند.

قبل از خرید دستگاه رول مارکینگ چه نکاتی را بررسی کنیم؟

قبل از خرید دستگاه رول مارکینگ، فقط به قیمت اولیه توجه نکنید. ابتدا باید مشخص شود قطعه چه جنسی دارد، شکل آن چگونه است، روی چه بخشی حک انجام می شود، نوشته ثابت است یا متغیر، عمق مورد انتظار چقدر است و تیراژ تولید روزانه چه مقدار خواهد بود. برای تصمیم گیری دقیق تر، مطالعه نکات قبل از خرید دستگاه حکاکی می تواند از انتخاب مدل نامتناسب جلوگیری کند.

نصب، آموزش و خدمات پس از فروش دستگاه رول مارکینگ

دستگاه رول مارکینگ به دلیل ماهیت مکانیکی و فشاری خود باید با دقت نصب و تنظیم شود. اپراتور باید بداند فشار، محل قرارگیری قطعه، زاویه تماس، وضعیت سمبه و نحوه تنظیم عمق چگونه روی کیفیت خروجی اثر می گذارد. استفاده نادرست از دستگاه می تواند باعث حک کم عمق، فشار بیش از حد، خرابی ابزار حک یا ناهماهنگی نوشته شود.

به همین دلیل هنگام خرید، شرایط خدمات پس از فروش دستگاه حکاکی، آموزش اپراتور، تامین قطعات، ساخت سمبه و امکان پشتیبانی فنی را بررسی کنید. در پروژه های صنعتی، پشتیبانی مناسب می تواند از توقف خط تولید و هزینه های اضافی جلوگیری کند.

جمع بندی؛ دستگاه رول مارکینگ برای چه کسب و کاری مناسب است؟

اگر تولید شما شامل فلنج، فیتینگ، اتصالات، قطعات استوانه ای یا قطعات صنعتی مشابه است و نیاز دارید یک نوشته ثابت را با سرعت بالا، عمق مناسب و هزینه مصرفی پایین روی تعداد زیادی قطعه حک کنید، دستگاه رول مارکینگ می تواند انتخاب مناسبی باشد.

با این حال، اگر نوشته ها متغیر هستند یا شماره سریال هر قطعه تغییر می کند، باید قبل از خرید، روش های کامپیوتری هم بررسی شوند. بهترین تصمیم زمانی گرفته می شود که نمونه قطعه، نوشته مورد نظر، تیراژ، عمق حک و شرایط تولید توسط کارشناس فنی بررسی شود.
