دستگاه حکاکی فلزات روتاری

دستگاه حکاکی روی فلزات روتاری تجهیزات مورد استفاده در صنعت حکاکی است، که بر اساس فاکتورهای مختلفی قابل تقسیم بندی هستند. به عنوان مثال می توان این گروه از دستگاه ها را در حالت کلی و بر اساس نوع نصب آنها بر روی سطح در گروه های ثابت و پرتابل دسته بندی کرد. در دسته بندی دیگر می توان با توجه به نحوه عملکرد هر یک از دستگاه های حکاکی آنها را در گروه های مختلفی مانند لیزری، CNC و ضربه ای و غیره قرار داد. هر یک از این گروه ها دارای ویژگی های منحصر به فردی هستند، و همچنین کیفیت خروجی کار آنها کاملا با هم متفاوت است.

دستگاه حکاکی انواع زیادی دارد، که یک نوع آن دستگاه حکاکی فلز روتاری می باشد. زمانیکه نیاز به حکاکی در سطحی دوار مورد نیاز شما باشد ، آنگاه بایستی که قطعه تحت فرمان کنترلر دستگاه حکاکی چرخانده شود. و حکاکی دور تا دور قطعه انجام شود. برای این منظور یک فیکسچر روتاری با توجه به سایز قطعات طراحی شده است، و بر روی سیستم حکاکی مورد نظر نصب میشود.

تنوع قطعات برای حکاکی با دستگاه حکاکی فلز روتاری

دستگاه حکاکی فلز روتاری با استفاده از چرخش، حکاکی و برش بر روی اجسام با سطح منحنی مانند شیشه، استوانه و سایر اشیاء سه بعدی امکان پذیر است و بدون استفاده از چرخش، حکاکی بر روی چنین سطوحی می تواند ناقص و نامتقارن باشد. با استفاده از حرکت چرخشی قطعه کار، چرخشی توانایی برش دقیق و یکنواخت و حکاکی روی سطوح منحنی را فراهم می کند.

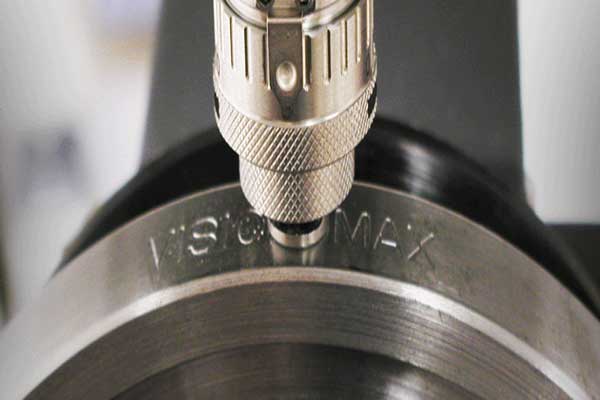

با دستگاه حک فلز روتاری قطعات مختلفی با توجه به استانداردهای موجود بایستی بر روی بدنه استوانه ای شکل آنها حکاکی انجام شود مانند فلنج ها و رینگ ها، شفت ها و لوله های سایز پایین و ….

بیشتر بدانیم از : پارسیان صنعت حک گستر

تنوع ساخت دستگاه حکاکی فلزات روتاری

دستگاه حکاکی روی فلزات روتاری -برای هر کدام از قطعات میتوان دستگاه خاص آنرا ساخت. به طور مثال جهت حکاکی بر روی فلنج در سایزهای مختلف میتوان از دستگاه ذیل که تصویر آنرا میبینید ، استفاده کنید:

و یا مدل دیگری که ساده ترین مدل کاربردیست مدل SPS170-3DR  است . در واقع این سیستم نمونه تکمیل شده دستگاه حکاکی فلزات ثابت رومیزی مدل sps-170  بوده. که با اضافه شدن آپشن فیکسچر Rotary  امکان حک بر روی استوانه – لوله – شفت – اجسام گرد و اجسام کونیک دار می باشد. و اگر Rotary باز شود، می توان کاربرد های sps-170 را از این دستگاه گرفت.

دستگاه روتاری مارکینگ چگونه کار می کند؟

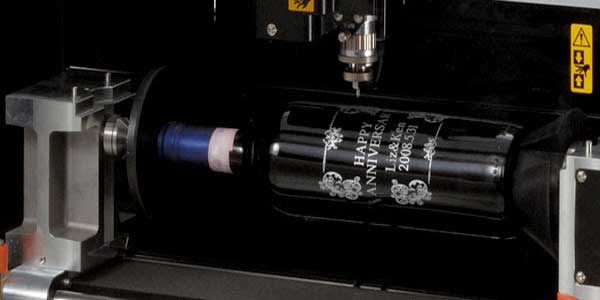

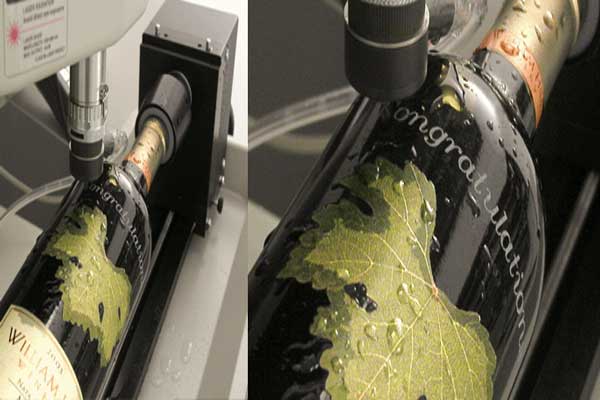

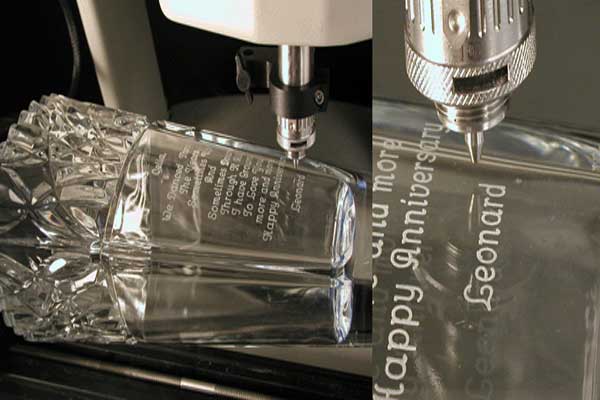

دستگاه حکاکی فلزات روتاری در مدل دستگاه روتاری مارکینگ قابل استفاده جهت حکاکی روی اجسام گرد و قطعات دوار مانند لیوان ، بطری ، کاسه ، انگشتر و …میباشد.

علامت گذاری برای ایجاد حکاکی و علامت گذاری لیزری بر روی سطوح سیلندر و مخروط به شرح زیر عمل می کند:

• طراحی و آماده سازی فایل: ابتدا باید طرح یا الگوی مورد نظر را با استفاده از نرم افزار روی کامپیوتر طراحی کرده و به صورت فایل برای استفاده در دستگاه آماده کنید. این فایل معمولا به صورت برداری است که شامل خطوط و منحنی ها می باشد.

• تنظیمات دستگاه چرخشی: پس از تهیه فایل طرح، دستگاه حکاکی روی فلزات روتاری باید به درستی راه اندازی شود. این مرحله شامل تنظیم توان لیزر، سرعت حکاکی و عمق حکاکی است که بسته به نوع ماده و سطح علامت گذاری مورد نظر تعیین می شود.

• آماده سازی جزئیات: قطعه کار که قرار است حکاکی یا برش داده شود روی دستگاه دوار قرار می گیرد. روتاری مارکینگ قطعه را محکم در جای خود نگه می دارد و در حین عملیات حکاکی آماده چرخش است.

• عملیات حکاکی را شروع کنید: با تنظیمات صحیح دستگاه حکاکی روی فلزات روتاری و آماده سازی قطعه کار، دستگاه حکاکی روتاری شروع به کار می کند و لیزر از طریق سیستم هدایت شده و روی قسمتی از قطعه کار که به محور چرخش وصل است متمرکز می شود.

• حکاکی و برش: طرح یا الگوی مشخص شده در فایل با استفاده از لیزر بر روی سطح قطعه حک یا برش داده می شود. لیزر با تشعشع و گرما بر سطح مورد نظر تاثیر می گذارد و به سرعت طرح ورودی دستگاه را با دقت و ظرافت بالایی ایجاد می کند.

پس از اتمام حکاکی یا برش، دستگاه حکاکی روتاری متوقف می شود و قطعه کار از دستگاه دوار خارج می شود. اگر این قطعه آماده مصرف نباشد به مرحله بعد منتقل می شود.

بیشتر بدانیم از : ساخت شابلون حکاکی الکتروشیمیایی

قابلیت های دستگاه حکاکی فلزات روتاری

قابلیت های مختلف دستگاه حکاکی روی فلزات روتاری شامل موارد زیر میباشد:

• قابلیت نصب Rotary از سایز 10 به بالا
• امکان طراحی برای حک تحت زاویه و اجسام کونیک
• قابلیت نصب و حک پنوماتیک و مرغک از روبرو
• امکان طراحی Rotary بر اساس نوع قطعات و نیاز مشتری

مشخصات دستگاه حکاکی فلزات روتاری

مشخصات مختلف دستگاه حکاکی روی فلزات روتاری تولید شده توسط متخصصین گروه فنی پارسیان صنعت حک گستر شامل این موارد است:

ابعاد دستگاه	450*420*800   mm
ابعاد هد دستگاه	250*300*350   mm
محدوده حکاکی	170*100   mm
ارتفاع کارگیری	250   mm
وزن	50 kg
سرعت کاراکتر 1mm در ثانیه	2
عمق حکاکی	0.1 -1.5   mm
روش حکاکی	INDENT MARK کوبشی
نوع موتور	Stepper motor
محور حرکتی	line slide+ linear guide
تغذیه	12v – 5A – 6W
پورت ارتباطی	RS232 & USB
حافظه جانبی	SD Card

نمونه حکاکی شده توسط SPS-170-3DR-MG

جهت مشاهده فیلم نمونه کار دستگاه حکاکی فلزات روتاری بر روی (مشاهده فیلم ) کلیک نمایید.

کاربرد برش لیزر روتاری

امروزه تولیدکنندگان با استفاده از قابلیت‌ های لیزر روتاری می‌توانند به سادگی محصولات پیچیده و دقیقی را تولید کنند. همان‌طور که قبلاً نیز توضیح داده شد، شما می‌توانید هرگونه نقشه برش را برای برش لوله، پروفیل و قوطی طراحی کنید و طیف گسترده‌ ای از محصولات را با کیفیت و دقت بالاتر تولید نمایید.

صنایع متنوعی وجود دارند که از برش روتاری بهره می‌برند، از جمله:

– صنایع دکوری: مبلمان فلزی، لوسترسازی، تولید رگال، ساخت میز و صندلی ‌های فلزی و ساخت دکوری و غیره

– صنعت ماشین‌سازی و ساخت ماشین‌آلات

– صنایع تولید تاسیسات و کنداکتور ها

– صنایع تولید مکانیسم‌ ها و استراکچر ها

مزایای برش لیزر روتاری:

– سرعت عمل بسیار بالا در برشکاری نسبت به روش‌ های برش سنتی

– دقت بسیار بالا، تمیزی و بدون پلیسه بودن برش‌ ها

– امکان اجرای هر نوع طرح برش

– مقرون به صرفه بودن و برشکاری با کمترین پرت کار

– قیمت اقتصادی خدمات برش لیزر روتاری

آیا می ‌توان به دستگاه لیزر موجود روتاری اضافه کرد؟

بله، امکان اضافه کردن روتاری به هر دستگاه لیزری وجود دارد. در این صورت، دو گزینه پیش رو دارید:

1. جایگزین کردن یکی از محور های موجود با روتاری
2. اضافه کردن روتاری به عنوان محور سوم

اگر گزینه اول را انتخاب کنید، باید توجه داشته باشید که موتور روتاری با درایور موتور دستگاه لیزر سازگار باشد. توصیه می‌شود قبل از اضافه کردن روتاری، با داشتن اطلاعات فنی آن با سازنده دستگاه لیزر مشورت کنید.
