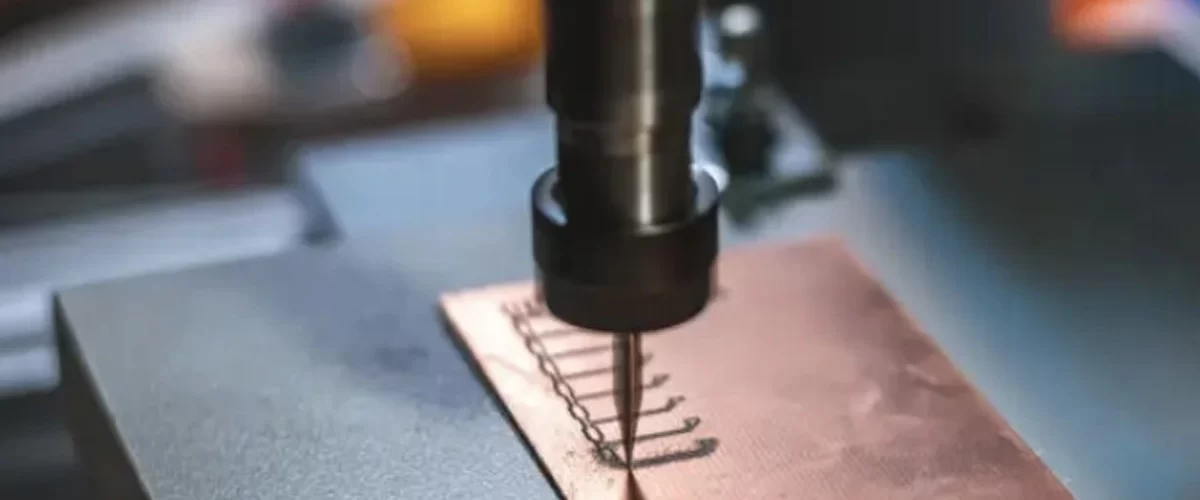

اجزای اصلی دستگاه حکاکی سوزنی
اجزای اصلی دستگاه حکاکی سوزنی
دستگاه حکاکی سوزنی یا ضربه ای یکی از ابزارهای پیشرفته و پرکاربرد در صنایع مختلف است که برای ایجاد طرحها، متنها، کدها و شمارهگذاری روی قطعات فلزی و گاهی غیر فلزی به کار می رود. این دستگاه با استفاده از ضربات سریع و متوالی یک سوزن، یک نقش یا نوشته را با دقت بالا روی سطح قطعه حک می کند.
برای دستیابی به چنین دقت و عملکردی، دستگاه از مجموعه ای از اجزای مکانیکی، الکتریکی و کنترلی تشکیل شده است که هر یک وظیفه مشخصی را بر عهده دارند. شناخت این اجزا نه تنها به درک بهتر نحوه عملکرد دستگاه کمک می کند، بلکه در نگهداری، تعمیرات و استفاده بهینه از آن هم نقش مهمی دارد. برای آشنایی بیشتر، در این مقاله حک گستر به معرفی و بررسی اجزای اصلی دستگاه حکاکی سوزنی می پردازیم.
اجزای اصلی دستگاه حکاکی سوزنی

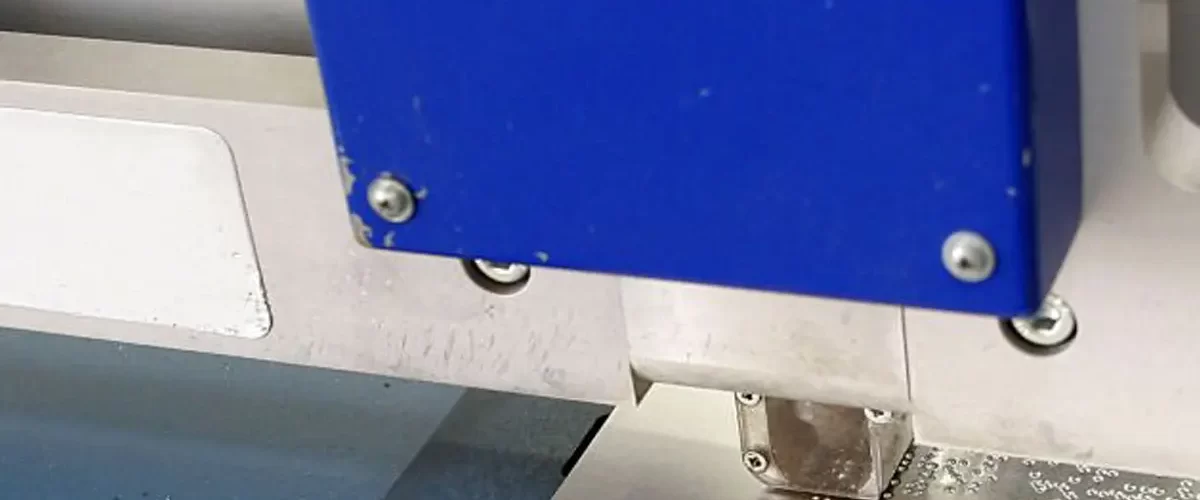

بعد از اینکه در مقاله متوجه شدید دستگاه های حکاکی ضربه ای بیشتر کجا استفاده می شود ، نوبت به شناخت اجزای این دستگاه می رسد.
پایه ثابت و ستون اسلاید
ساختار مکانیکی دستگاه حکاکی سوزنی معمولا از یک پایه یا کفی محکم و اغلب چدنی ساخته شده است که وظیفه ثابت نگه داشتن و تحمل نیروهای ناشی از ضربات مرتب سوزن را بر عهده دارد. این پایه معمولاً روی سطحی افقی قرار گرفته است که ستون اصلی دستگاه که وظیفه نگهداری و هدایت حرکت مکانیکی بخش حکاکی را بر عهده دارد هم روی آن قرار دارد. ساز و کار این ستون به صورت اسلایدی است. یعنی به این صورت که سوزن یا قلم حکاکی در راستاهای مشخصی معمولاً عمودی حرکت داده می شود تا ضربات دقیق و پشت سر هم روی سطح مورد نظر را حک کند.
بنابراین هماهنگی میان پایه، ستون و اسلاید برای پایداری، دقت و دوام عملکرد این دستگاه ها حیاتی است. در بسیاری از دستگاه های حکاکی سوزنی، برای تعویض سریع سوزن، مکانیزم های ویژه ای تعبیه می شود؛ به عنوان مثال، ساختار سریع تعویض سوزن که شامل اجزایی مثل شفت اصلی، کولت فلزی چندپر و پوسته جلویی قابل جدا شدن است، طوری طراحی شده است که با ابزار ساده ای مثل آچار، بتوان سوزن را در عرض چند ثانیه خارج یا جایگزین کرد بدون آنکه نیاز به باز کردن پیچ های سخت یا جداکردن بدنه اصلی باشد.
این مکانیسم ضمن اینکه باعث می شود، نگهدای از دستگاه حکاکی ضربه ای راحت تر شود، دقت مکانیکی قسمت متحرک را هم بیشتر می کند و مانع نفوذ گرد و غبار به داخل سیستم می شود که خود به دوام و ثبات عملکرد دستگاه کمک می کند.
در نهایت، تمام این اجزا مثل پایه، ستون اسلاید، اسلایدهای راهنما و مکانیزم جایگزینی سریع سوزن در یک ساختار مکانیکی منسجم با هم تعامل دارند که حکاکی دقیق، قابل تکرار و بادوام را میسر می کند.
واحد ضربه زن دستگاه
واحد ضربه زن یکی از مهم ترین اجزای دستگاه حکاکی سوزنی است که وظیفه اصلی آن ایجاد ضربات متوالی و دقیق بر سطح قطعه کار توسط سوزن حکاکی است. این واحد معمولا با دو فناوری اصلی طراحی و ساخته شود:
پنوماتیکی
در سیستم پنوماتیکی، نیروی لازم برای حرکت سوزن و اعمال ضربه از طریق هوای فشرده تأمین می شود. هوا با فشار معین وارد سیلندر مخصوص می شود و پیستون را به حرکت در می آورد که این حرکت باعث جلو و عقب رفتن سوزن و زدن ضربه روی سطح می شود. این روش به دلیل قدرت ضربه بالا و قابلیت کار روی سطوح سخت، در صنایع سنگین و قطعات بزرگ کاربرد زیادی دارد. توصیه مجموعه حک گستر به عنوان به صاحبین صنایعی مثل هوا و فضا و خودرو، استفاده از این سیستم است.
مگنتیکی (الکتریکی)
در سیستم مگنتیکی یا الکترو مغناطیسی، حرکت سوزن توسط یک سیم پیچ و نیروی حاصل از میدان مغناطیسی کنترل می شود. عبور جریان برق از سیم پیچ، یک میدان مغناطیسی ایجاد و باعث هدایت سریع سوزن به سمت قطعه کار می شود. این روش به دلیل دقت بالا، کنترل آسان و نیاز نداشتن به کمپرسور هوا، بیشتر در دستگاه های کوچک تر و قابل حمل استفاده می شود.
سوزن حکاکی
دستگاه حکاکی سوزنی یا ضربه ای یکی از ابزارهای پیشرفته و پرکاربرد در صنایع مختلف است که برای ایجاد طرحها، متنها، کدها و شمارهگذاری روی قطعات فلزی و گاهی غیر فلزی به کار می رود. این دستگاه با استفاده از ضربات سریع و متوالی یک سوزن، یک نقش یا نوشته را با دقت بالا روی سطح قطعه حک می کند.
برای دستیابی به چنین دقت و عملکردی، دستگاه از مجموعه ای از اجزای مکانیکی، الکتریکی و کنترلی تشکیل شده است که هر یک وظیفه مشخصی را بر عهده دارند. شناخت این اجزا نه تنها به درک بهتر نحوه عملکرد دستگاه کمک می کند، بلکه در نگهداری، تعمیرات و استفاده بهینه از آن هم نقش مهمی دارد. برای آشنایی بیشتر، در این مقاله حک گستر به معرفی و بررسی اجزای اصلی دستگاه حکاکی سوزنی می پردازیم.
اجزای اصلی دستگاه حکاکی سوزنی
بعد از اینکه در مقاله متوجه شدید دستگاه های حکاکی ضربه ای بیشتر کجا استفاده می شود، نوبت به شناخت اجزای این دستگاه می رسد.
پایه ثابت و ستون اسلاید
ساختار مکانیکی دستگاه حکاکی سوزنی معمولا از یک پایه یا کفی محکم و اغلب چدنی ساخته شده است که وظیفه ثابت نگه داشتن و تحمل نیروهای ناشی از ضربات مرتب سوزن را بر عهده دارد. این پایه معمولاً روی سطحی افقی قرار گرفته است که ستون اصلی دستگاه که وظیفه نگهداری و هدایت حرکت مکانیکی بخش حکاکی را بر عهده دارد هم روی آن قرار دارد. ساز و کار این ستون به صورت اسلایدی است. یعنی به این صورت که سوزن یا قلم حکاکی در راستاهای مشخصی معمولاً عمودی حرکت داده می شود تا ضربات دقیق و پشت سر هم روی سطح مورد نظر را حک کند.
بنابراین هماهنگی میان پایه، ستون و اسلاید برای پایداری، دقت و دوام عملکرد این دستگاه ها حیاتی است. در بسیاری از دستگاه های حکاکی سوزنی، برای تعویض سریع سوزن، مکانیزم های ویژه ای تعبیه می شود؛ به عنوان مثال، ساختار سریع تعویض سوزن که شامل اجزایی مثل شفت اصلی، کولت فلزی چندپر و پوسته جلویی قابل جدا شدن است، طوری طراحی شده است که با ابزار ساده ای مثل آچار، بتوان سوزن را در عرض چند ثانیه خارج یا جایگزین کرد بدون آنکه نیاز به باز کردن پیچ های سخت یا جداکردن بدنه اصلی باشد.
این مکانیسم ضمن اینکه باعث می شود، نگهدای از دستگاه حکاکی ضربه ای راحت تر شود، دقت مکانیکی قسمت متحرک را هم بیشتر می کند و مانع نفوذ گرد و غبار به داخل سیستم می شود که خود به دوام و ثبات عملکرد دستگاه کمک می کند.
در نهایت، تمام این اجزا مثل پایه، ستون اسلاید، اسلایدهای راهنما و مکانیزم جایگزینی سریع سوزن در یک ساختار مکانیکی منسجم با هم تعامل دارند که حکاکی دقیق، قابل تکرار و بادوام را میسر می کند.
واحد ضربه زن دستگاه
واحد ضربه زن یکی از مهم ترین اجزای دستگاه حکاکی سوزنی است که وظیفه اصلی آن ایجاد ضربات متوالی و دقیق بر سطح قطعه کار توسط سوزن حکاکی است. این واحد معمولا با دو فناوری اصلی طراحی و ساخته شود:
پنوماتیکی
در سیستم پنوماتیکی، نیروی لازم برای حرکت سوزن و اعمال ضربه از طریق هوای فشرده تأمین می شود. هوا با فشار معین وارد سیلندر مخصوص می شود و پیستون را به حرکت در می آورد که این حرکت باعث جلو و عقب رفتن سوزن و زدن ضربه روی سطح می شود. این روش به دلیل قدرت ضربه بالا و قابلیت کار روی سطوح سخت، در صنایع سنگین و قطعات بزرگ کاربرد زیادی دارد. توصیه مجموعه حک گستر به عنوان به صاحبین صنایعی مثل هوا و فضا و خودرو، استفاده از این سیستم است.
مگنتیکی (الکتریکی)
در سیستم مگنتیکی یا الکترو مغناطیسی، حرکت سوزن توسط یک سیم پیچ و نیروی حاصل از میدان مغناطیسی کنترل می شود. عبور جریان برق از سیم پیچ، یک میدان مغناطیسی ایجاد و باعث هدایت سریع سوزن به سمت قطعه کار می شود. این روش به دلیل دقت بالا، کنترل آسان و نیاز نداشتن به کمپرسور هوا، بیشتر در دستگاه های کوچک تر و قابل حمل استفاده می شود.
سوزن حکاکی
سوزن حکاکی یکی از حساس ترین اجزای دستگاه حکاکی سوزنی است که نقش اصلی در ایجاد طرح، نوشته یا کد بر روی سطح قطعهکار را بر عهده دارد. این قطعه کوچک اما بسیار حیاتی، از فلزات مقاومی مثل تنگستن کاربید یا فولاد ابزار ساخته می شود تا بتواند در برابر فشار، ضربه های متوالی و سایش ناشی از تماس مکرر با سطح فلز مقاومت بالایی داشته باشد. نوک سوزن به گونه ای طراحی می شود که تیز و با دوام باشد تا بتواند ضربات دقیق و یکنواختی را بر سطح قطعه وارد کند.
شکل، قطر و جنس سوزن ها بسته به نوع حکاکی، جنس قطعه کار و عمق مورد نیاز حک تغییر می کند. برای مثال، در حکاکی های عمیق روی فولاد سخت، از سوزن های ضخیم تر و مقاوم تر استفاده می شود، در حالی که برای حکاکی های ظریف یا کار روی آلیاژهای نرم تر، سوزن های نازک تر و با نوک باریک به کار می رود. یا اصلا از دستگاه حکاکی لیزری استفاده می شود. برخی سوزن ها دارای پوشش های ضد سایشی یا روکش های خاصی هستند که به افزایش طول عمر آن ها و ثابت ماندن کیفیت حکاکی در طول زمان کمک زیادی می کند.
عملکرد سوزن حکاکی به شدت به سیستم محرک دستگاه (پنوماتیکی یا مگنتیکی) وابسته است. در سیستم پنوماتیکی، سوزن با نیروی هوای فشرده به سطح برخورد می کند اما در سیستم مگنتیکی، میدان الکترو مغناطیسی حرکت آن را کنترل می کند. در هر دو حالت، دقت تراش و تیز بودن نوک سوزن عامل تعیین کننده کیفیت خطوط و وضوح طرح حکاکی شده است.
البته نگهداری صحیح از سوزن حکاکی به عنوان یکی از اجزای اصلی دستگاه حکاکی سوزنی هم اهمیت زیادی دارد. تمیز کردن مرتب، جلوگیری از برخورد غیر ضروری با سطوح سخت خارج از فرآیند حکاکی و تعویض به موقع در صورت کند شدن یا آسیب دیدن، از جمله اقدامات ضروری برای حفظ کیفیت کار است. انتخاب درست سوزن متناسب با نوع پروژه و جنس قطعه کار می تواند تأثیر مستقیمی بر سرعت، دقت و ماندگاری حکاکی داشته باشد.
کنترلر و نرم افزار
در دستگاه های حکاکی سوزنی، بخشی وجود دارد که مسئول مدیریت و هماهنگی تمام عملیات حکاکی است. در دستگاه های مدرن، این بخش معمولا شامل یک واحد سخت افزاری (کنترلر) و یک نرم افزار یا اپلیکیشن اختصاصی است که امکان برنامه ریزی، طراحی و کنترل فرآیند حکاکی را فراهم می کند. اپراتور به کمک این نرم افزار می تواند طرح، متن یا کد مورد نظر را وارد کرده و پارامترهایی مثل عمق، سرعت و تراکم ضربات را تنظیم کند.
نرم افزارهای پیشرفته ای مثل MTGCAM در این دستگاه ها، قابلیت وارد کردن فایل های طراحی از نرم افزارهای گرافیکی را دارند و می توانند به طور خودکار آن ها را به مسیرهای حرکتی قابل اجرا برای سوزن تبدیل کنند. علاوه بر این، برخی دستگاه ها مجهز به اپلیکیشن های موبایل یا تحت وب هستند که از طریق آن ها می توان به صورت بی سیم و با اتصال به شبکه، دستورها را به دستگاه ارسال کرد. این قابلیت نه تنها باعث افزایش سرعت و سهولت کار می شود، بلکه از بروز خطاهای انسانی در حین انتقال داده هم جلوگیری می کند.
کنترلرهای مدرن هم سیستم های ایمنی و تشخیص خطا دارند که وضعیت عملکرد دستگاه را به طور لحظه ای پایش می کنند. در صورت بروز مشکل، پیام های هشدار یا راهنمایی برای رفع ایراد به اپراتور نمایش داده می شود. برخی مدل ها حتی قابلیت به روز رسانی نرم افزار از طریق اینترنت را دارند که کمکشان می کند بتوانند با آخرین فناوری ها و استانداردهای حکاکی سازگار شوند.
ترکیب یک کنترل کننده دقیق و یک نرم افزار کاربرپسند، باعث افزایش بهره وری، دقت و کیفیت خروجی دستگاه می شود. به همین دلیل، هنگام انتخاب دستگاه حکاکی سوزنی، بررسی امکانات نرم افزاری و قابلیت های کنترلی آن به اندازه ویژگی های مکانیکی و فنی اهمیت دارد.
منبع تغذیه و مبدل
منبع تغذیه از جمله اجزای دستگاه حکاکی سوزنی است که انرژی لازم برای بخش های الکتریکی و الکترومکانیکی مثل کنترل کننده ها، موتورها و محرک ها را فراهم می کند. بیشتر این دستگاه ها به برق جریان متناوب (AC) شهری متصل می شوند و از وسیله خاصی به نام مبدل برای تبدیل و تنظیم این برق استفاده می کنند. این مبدل معمولاً ولتاژ و جریان را طبق نیاز دستگاه تنظیم و در برخی موارد حتی کنترل دقیق تر مثل حالت TTL (سطوح منطقی کنترل) را امکان پذیر می کند. به عنوان مثال، در دستگاه های حکاکی لیزری مشابه با اینکه سوزنی نیستند، منبع تغذیه شامل برد کنترل، مدار رانش لیزر و مبدل های حفاظتی است که ورود مستقیم جریان برق به اجزای حیاتی را کنترل می کند.
یکی از وظایف دیگر این مبدل ها، فراهم کردن امکان کنترل سیگنال های فرمانی است. به عنوان مثال، برخی منابع تغذیه پیشرفته ورودی هایی برای سیگنال های TTL یا PWM دارند تا بتوانند ارسال فرمان هایی مثل شروع یا توقف حکاکی را به دستگاه منتقل کنند. این قابلیت، هماهنگی بین نرم افزار کنترل و بخش های مکانیکی را بهبود می بخشد و امکان ارتباط با سیستم های اتوماسیون یا کنترل از راه دور را هم فراهم می کند.
در مجموع، منبع تغذیه و مبدل تنها اجزای دستگاه حکاکی سوزنی هستند که نه تنها نقش تأمین انرژی را بر عهده دارد، بلکه با تامین شرایط حفاظتی لازم مثل جداسازی ولتاژ، تشخیص خطا و محافظت در برابر اتصال کوتاه یا باز بودن مدار، پایداری و ایمنی سیستم را تضمین می کنند. انتخاب یک منبع تغذیه مناسب و دقیق، تاثیر قابل توجهی بر دوام قطعات، کیفیت حکاکی و امنیت عملکرد دستگاه خواهد داشت.
میز کار در دستگاه حکاکی سوزنی
در دستگاه های حکاکی سوزنی، میز کار یا سطح نگه دارنده قطعه کار از ارکان اصلی سیستم مکانیکی محسوب می شود که نقش حیاتی در بالا بردن دقت، سرعت و کیفیت حکاکی ایفا می کند. این میز معمولاً از آلیاژهای مقاومی مثل چدن یا فولاد ساخته می شود تا توان تحمل ضربات مکرر سوزن را داشته باشد. طراحی این میز به گونه ای است که امکان نصب انواع فیکسچرها و گیره های نگه دارنده را فراهم می کند تا قطعات با ابعاد و اشکال مختلف به صورت ثابت و دقیق در محل حکاکی قرار گیرند.
در برخی مدل های دستگاه، میز کار با شیارهای T یا سطوح مغناطیسی تجهیز می شود که نصب و جا به جایی فیکسچرها را آسان تر می کند. برای اطلاع از جزئیات این مدل ها می توانید از تیم متخصصان حک گستر که سال هاست در زمینه تولید و عرضه انواع دستگاه های حکاکی فعالیت می کنند، کمک بگیرید.
در دستگاه های حکاکی رومیزی ثابت، میز کار به عنوان اجزای اصلی دستگاه حکاکی سوزنی برای قرارگیری قطعه عمل می کند. در این نوع دستگاه ها، قطعات به صورت دستی یا با استفاده از ابزارهای کمکی بر روی میز قرار می گیرند و با استفاده از گیره یا فیکسچر ثابت می شوند. این روش برای قطعات سبک و با ابعاد مشخص بسیار مناسب است.
البته از سوی دیگر، دستگاه های حکاکی سوزنی پرتابل یا دستی، فاقد میز کار ثابت هستند و اپراتور دستگاه را به صورت دستی بر روی قطعه حرکت می دهد. در این دستگاه ها، استفاده از فیکسچرهای ساده یا گیره های دستی برای ثابت نگه داشتن قطعه ضروری است تا از جا به جایی ناخواسته و ایجاد خطا در حکاکی جلوگیری شود.
در مجموع، انتخاب نوع میز کار و فیکسچر مناسب بستگی به نوع قطعه، دقت مورد نیاز و شرایط کاری دارد. استفاده از فیکسچرهای ساده در دستگاه های پرتابل می تواند کارایی را افزایش دهد، در حالی که در دستگاه های ثابت، میز کار با طراحی های پیشرفته تر می تواند دقت و سرعت حکاکی را بهبود بخشد.
جمع بندی
دستگاه حکاکی سوزنی یک ابزار دقیق، اقتصادی و کاربردی برای حک علائم روی فلزات است که اجزای اصلی آن با همکاری یکدیگر، حکاکی قابل کنترل و مؤثری را انجام می دهند. اگر در هر کدام از اجزای اصلی دستگاه حکاکی سوزنی خللی وارد شود، روی عملکرد کل دستگاه تاثیر می گذارد. خوشبختانه مجموعه هایی مثل شرکت حک گستر روی کیفیت محصولاتشان مطمئن هستند و این تضمین را می دهند که تا چندین سال مشکلی برای قطعات آن به وجود نمی آید. اما در صورت بروز هر گونه مشکل می توان با مشاوره متخصصان ما، به راحتی این قطعات را تعمیر یا تعویض کرد. کافی است تماس بگیرید یا به صورت حضوری مراجعه کنید.
