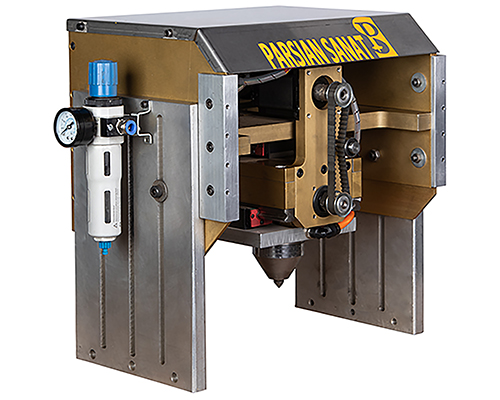

دستگاه حکاکی خراشی اسکرایب بیصدا
دستگاه حکاکی خراشی اسکرایب بیصدا – به روزترین و جدیدترین نوع حکاکی “الماس کشیدن” است، که به عنوان حکاکی “خراشی” نیز شناخته میشود. برای حکاکی فلزاتی مانند برنج ، آلومینیوم ، استیل ، نقره و طلا بسیار مناسب و بی صدا است، و زیبا‌ترین حکاکی ممکن را به شما ارائه می‌کند.
دستگاه حکاکی خراشی بیصدا شیوه‌ای بسیار مدرن است، که جهت حکاکی با کیفیت بسیار بالا و بدون هیچ آلودگی صوتی(بی صدا) در مواردی که محدودیت‌هایی در رابطه با آلودگی صوتی وجود دارد. بهترین گزینه موجود می‌باشد، این روش در صنعت خودرو‌سازی ( حک اتاق و شاسی ) روز ذنیا مانند بنز و بی ام و، فراری و … رواج بسیاری پیدا کرده است. و از فلز نرم تا فلزی به سختی ۵۵ راکول را حک می‌کند، در این روش فشار و کشش ابزار ( بدون کویبدن و چرخش ) بر روی سطح فلز عملیات حک را بدون کوچکترین صدایی انجام می‌دهد.
کاربرد دستگاه حکاکی خراشی بیصدا
حکاکی خراشی بیصدا در جاهایی استفاده میشود، که میزان صدای حکاکی خراشی و مقدار دسیبل صدا در استاندارد محیط تاثیر‌گذار بوده و آزار‌دهنده می‌باشد. در این حالت کاربرد حکاکی اسکرایب بسیار موثر و غیر قابل چشم‌پوشی خواهد بود. تیم فنی گروه پارسیان صنعت حک گستر یکی از تولید کنندگان دستگاه‌های حکاکی خراشی بیصدا در ایران می‌باشد.
ابزارهای دستگاه حکاکی اسکرایب بیصدا

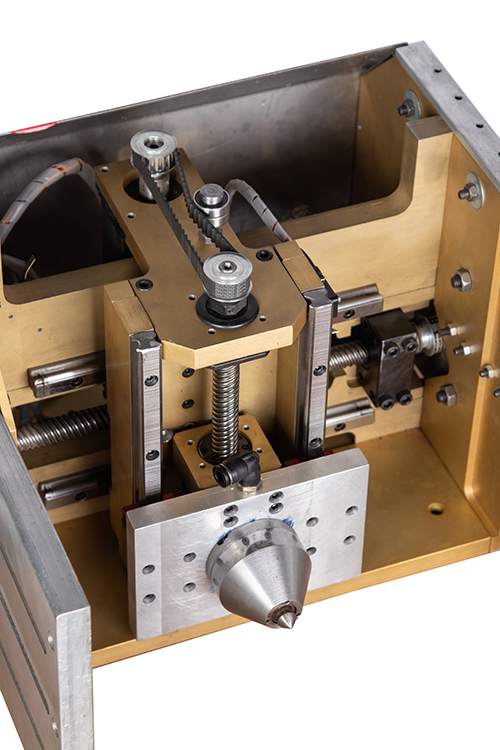

ابزاری که برای دستگاه حکاکی اسکرایب بیصدا استفاده میشود، یک سوزن ضخیم 8 میلیمتری از جنس تنگستن کارباید است. و یک فرم مخروطی برجسته در انتهای آن تعبیه شده است، تا حکاکی با کیفیت بالا تولید کند. در این روش حکاکی بدون استفاده از موتور اسپیندل انجام میشود، بنابراین به اصطلاح “الماس غیر چرخان” است. (نگاه کنید به شکل 7.6)
سوزن‌های تنگستن با زاویه‌های نوک بین 90 تا 150 درجه قابل ارایه هستند. مواد حکاکی شده زاویه برش را برای استفاده تعیین می‌کند. هرچه مواد نرم‌تر شوند ، زاویه مورد نیاز گسترده‌تر میشود. اگر زاویه خیلی تیز باشد، ممکن است ابزار خیلی عمیق حکاکی کند. و به جای پایان درخشان دلخواه، برش خشن ایجاد کند. همچنین فشار باید متناسب با ماده خاصی که در آن حک شده است، تنظیم شود تا به ابزار برش یا مواد آسیب نرساند.
دستگاه حکاکی خراشی بیصدا
چند روش در حکاکی اسکرایب خراشی
روش‌های مختلف در انجام حکاکی اسکرایب بیصدا به شرح زیر است:
- زاویه 90 درجه – برای حکاکی روی قلم ها استفاده میشود، خط بسیار خوبی تولید می‌کند.
- زاویه 120 درجه – نوک همه منظوره که برای حکاکی عمومی برنج و آلومینیوم برای و پلاک‌ها استفاده میشود.
- زاویه 150 درجه – برای مواد نرم‌تر مانند طلا ، پیاده رو و نقره؛ پهنای حک گسترده‌تری ایجاد می‌کند.
مانند هر ابزاری، یک ابزار تنگستنی با گذشت زمان کارایی خود را از دست می‌دهد. ولی این بدین معنا نیست، که این ابزار دیگر کارایی ندارد. بلکه فقط کافیست، که آنرا با سنگ الماس بر اساس زاویه اولیه‌ای که داشته تیز نمایید.
مدت زمان ماندگاری آن به طیف وسیعی از عوامل از جمله استفاده، مواد، دانش اپراتور و غیره بستگی دارد. این مسئله با استفاده از ساییدگی تدریجی ابزار، که بسیار کم به آن توجه میشود، پیچیده است.
مواد کاربردی دستگاه حکاکی خراشی بیصدا
رویکرد دیگر دستگاه حکاکی خراشی اسکرایب بیصدا این است، که بر اساس تعیین انواع کارهایی که انجام می‌دهید. و موادی استفاده می‌کنید، برنامه ریزی مجدد حک یا تعویض حکاکی معمولی انجام میشود.
برنامه‌ای را با استفاده از دستورالعمل‌های زیر تنظیم کنید، و تاریخ‌ها را در تقویم خود یادداشت کنید:
- برای حکاکی خراشی با اهداف عمومی، ممکن است نیازی به تغییر ابزارها تا یک سال کامل نداشته باشید. اگر استفاده گاه به گاه باشد، ممكن است مدت زمان آن طولانی‌تر شود. به خاطر داشته باشید، که استفاده از ابزاری برای سالها بدون تیز کردن مجدد منجر به کیفیت پایین خواهد شد.
- حجم متوسط - بسته به کار و مواد خود به طور نیمه ماهانه به سه ماهه تغییر دهید. توصیه میشود، این تاریخ‌ها را طبق تقاضای فصلی خود تنظیم کنید.
- حجم بالا – ممکن است لازم باشد، وسایل خود را هر چند هفته یکبار تغییر دهید. برنامه‌های کاربردی صنعتی با حجم بالا و مواد سخت مانند مواد ضد زنگ یا ساینده حتی ممکن است، نیاز به تغییر ابزار روزانه داشته باشند.
میانگین عمر ابزار برای حکاکی هشت هفته است، همیشه به خاطر داشته باشید. که اگر ابزار شما در شرایط نامناسبی باشد، کار شما نمی‌تواند خوب به نظر برسد. کیفیت و وضعیت ابزارهای شما مستقیماً بر کیفیت نهایی حکاکی شما تأثیر می‌گذارد.
تکنیک کار با دستگاه حکاکی خراشی بیصدا
با حکاکی خراشی، گزینه‌های عمق و عرض وجود ندارد. هر دو جنبه نتیجه مستقیمی از میزان فشار اعمال شده، وضوح ابزار و تعداد گذرهای حکاکی شده هستند. به طور کلی، عرض حکاکی اسکرایب تقریباً 0،003 – – 005 است. در صورت نیاز به حکاکی خراشی گسترده‌تر، انتخاب دیگر استفاده از یک فونت چند خطی است. که هنگام حکاکی، ظاهر یک حکاکی گسترده‌تر را نشان می‌دهد.

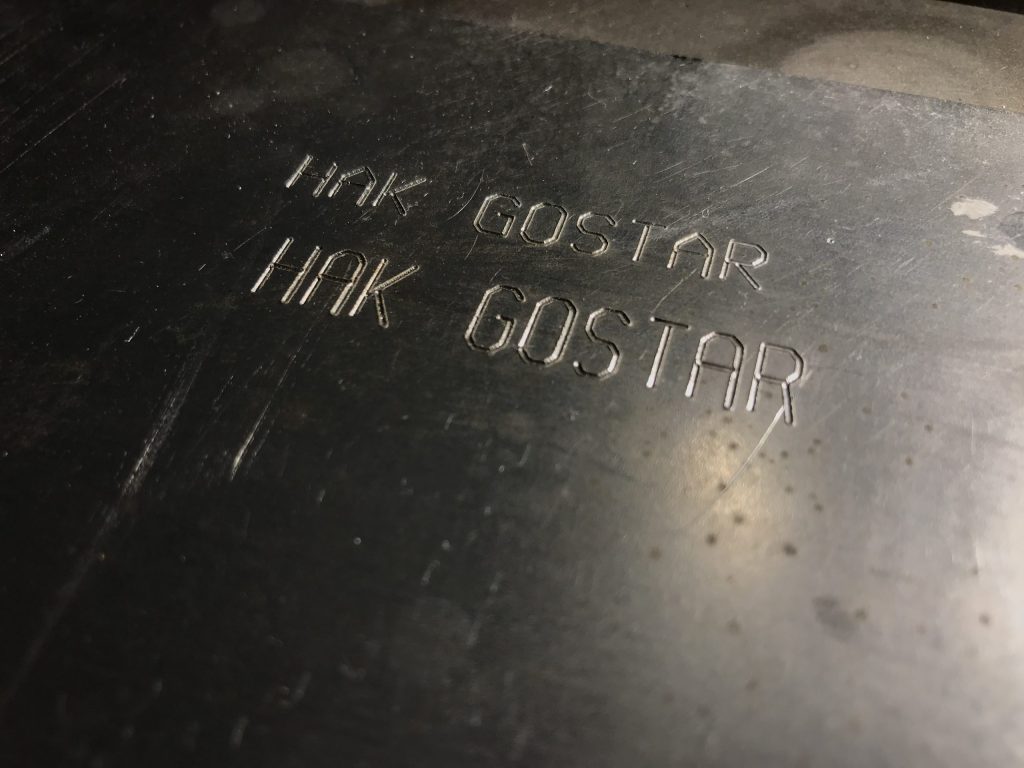

ظاهر نهایی بسته به زاویه ابزار فشار اعمال شده، مواد مورد استفاده و سبک حرف متفاوت خواهد بود. برنج (که برای مثال سخت‌تر از نقره است) یک خط واضح و ریز تولید می‌کند. آلومینیوم که فلزی با سختی پایین‌تر است، را راحت‌تر می‌توان خراش داد. و به فشار کمتری نیاز دارد، و می‌توان با سرعت بالاتری عمل اسکرایب یا خراش را انجام داد.
تنها محدودیت ایجاد شده‌ایست، که اگر سرعت حرکت X و Y را برای سیستم حکاکی خود بسیار زیاد کنید. ممکن است، در کیفیت کار نتایج نامطلوب مشاهده کنید. حروف مانند O را مشاهده نمایید، که محل شروع و پایان آن به طور کامل بسته نشود. همچنین حروف مانند E یا F ممکن است، علائمی از برش بخش‌هایی از کلمه مورد نظر را نشان دهد. (شکل 7.9 را ببینید)
اگر طرح حکاکی شما از تنظیم خارج شده، ممکن است، مشاهده کنید. که حروف گرد را نا مناسب و تاحدودی به صورت بیضی حکاکی کرده باشند. کمی سرعت سیستم را پایین بیاورید، و نتایج را دوباره بررسی کنید. مواد بسیار سخت مانند فولاد ضد زنگ ممکن است، به چندین پاس و فشار بیشتر برای برش نیاز داشته باشند. تا به اندازه کافی عمق پیدا کند، تا به راحتی دیده شوند. سرعت حکاکی کامپیوتری را برای دیدن بهترین نتیجه کاهش دهید.
تغییر عمق خراش

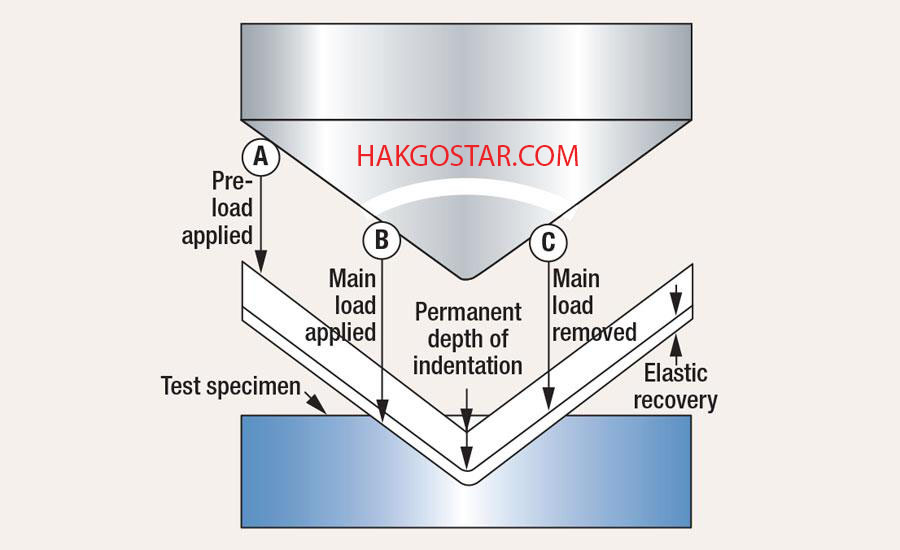

بسیاری از سیستم‌های حکاکی خراشی دارای یک فشار پایین محور Z هستند. یکی از رایج‌ترین اشتباهات استفاده از فشار بیشتر از حد مورد نیاز است. برای اینکه قلم دستگاه به عمق مناسبی در قطعه نفوذ کند، بهتر است که به آرامی محور z را پایین آورده تا جایی که محور دستگاه به درستی حرکت کند.
سوالات متداول
دستگاه حکاکی اسکرایب بیصدا چیست؟
دستگاه حکاکی خراشی اسکرایب بیصدا یک دستگاه صنعتی است که با استفاده از نوک الماسی یا کاربیدی، بدون ایجاد صدای بلند، بر روی سطوح فلزی یا غیر فلزی مانند شیشه، پلاستیک یا چوب حکاکی می‌کند
ویژگی‌های اصلی دستگاه حکاکی اسکرایب چیست؟
بیصدا بودن: برخلاف دستگاه‌های دیگر که با صدای زیادی همراه هستند، این دستگاه با سیستم خاص خود عملیات حکاکی را به صورت بیصدا انجام می‌دهد
دقت بالا: به دلیل استفاده از نوک الماسی، دقت بالایی در ایجاد خطوط و جزئیات حکاکی وجود دارد
مناسب برای مواد مختلف: قابلیت حکاکی بر روی طیف وسیعی از مواد از جمله فلزات، شیشه، پلاستیک و حتی چوب را دارد
چه موادی می‌توان با دستگاه اسکرایب حکاکی کرد؟
این دستگاه قابلیت حکاکی بر روی مواد مختلف از جمله
فلزات (مانند فولاد، آلومینیوم، مس)
شیشه
پلاستیک
چوب
نحوه عملکرد دستگاه اسکرایب چگونه است؟
دستگاه اسکرایب با استفاده از یک نوک الماسی یا کاربیدی که با فشار کنترل شده‌ای بر روی سطح مورد نظر قرار می‌گیرد، بدون چرخش یا برش‌های سنتی، عملیات حکاکی را انجام می‌دهد. این فرایند باعث ایجاد حکاکی‌های دقیق و تمیز میشود
آیا برای استفاده از دستگاه اسکرایب نیاز به آموزش خاصی وجود دارد؟
بله، اگرچه کار با این دستگاه نسبتاً ساده است، اما برای استفاده بهینه و جلوگیری از آسیب به مواد و دستگاه، آموزش اولیه در مورد نحوه کارکرد و تنظیمات دستگاه پیشنهاد میشود
طول عمر نوک دستگاه اسکرایب چقدر است؟
طول عمر نوک الماسی یا کاربیدی بسته به شدت استفاده و نوع موادی که بر روی آن حکاکی انجام میشود، متفاوت است. با این حال، این نوک‌ها به دلیل مقاومت بالا به مدت طولانی قابل استفاده هستند
دستگاه اسکرایب چه مزیتی نسبت به دستگاه‌های حکاکی لیزری دارد؟
بیصدا بودن: در محیط‌های حساس به صدا، این دستگاه بدون ایجاد نویز کار می‌کند
قابلیت حکاکی عمیق‌تر: در مقایسه با لیزر، این دستگاه میتواند حکاکی‌های عمیق‌تری انجام دهد
عدم نیاز به مصرف انرژی زیاد: در مقایسه با دستگاه‌های لیزری، مصرف انرژی کمتری دارد
آیا دستگاه اسکرایب برای حکاکی‌های صنعتی مناسب است؟
بله، این دستگاه به دلیل دقت و قابلیت حکاکی بر روی مواد مختلف، به ویژه در صنایع خودرو، هوافضا، و تولید تجهیزات صنعتی استفاده گسترده‌ای دارد
آیا دستگاه اسکرایب نیاز به نگهداری دارد؟
بله، مانند هر دستگاه دیگری، دستگاه اسکرایب نیز نیاز به نگهداری منظم دارد. این شامل تمیز کردن دستگاه، بررسی نوک الماسی یا کاربیدی و اطمینان از سلامت قطعات مکانیکی آن است
چگونه می‌توان تنظیمات دستگاه را برای حکاکی‌های مختلف تغییر داد؟
بسته به مدل دستگاه، تنظیمات ممکن است از طریق یک پنل کنترل دیجیتال یا دستی قابل تنظیم باشد. این تنظیمات شامل فشار نوک، سرعت حکاکی و نوع خطوط ایجاد شده است
آیا دستگاه اسکرایب به صورت خودکار عمل می‌کند؟

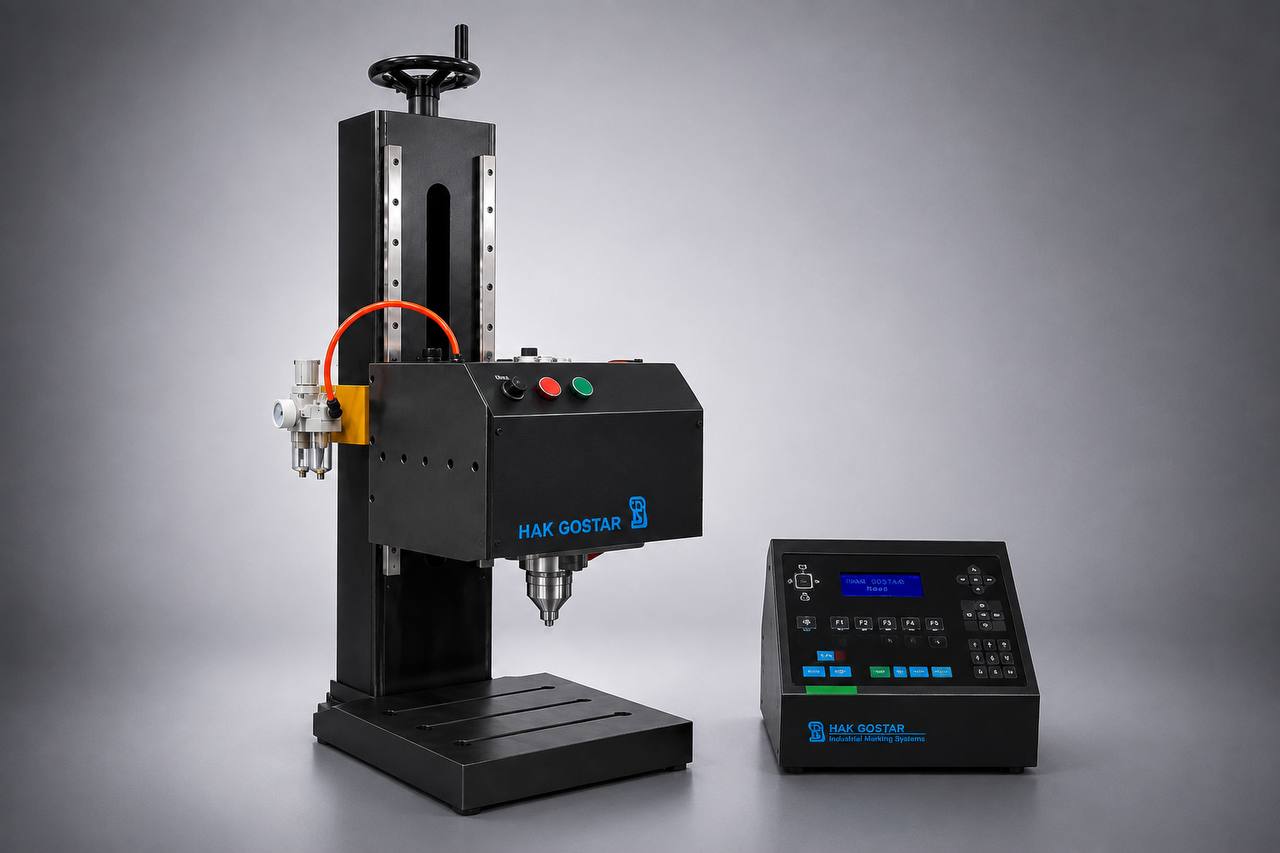

بسیاری از دستگاه‌های اسکرایب دارای سیستم خودکار هستند که با وارد کردن طرح یا نقشه در دستگاه، فرآیند حکاکی به صورت اتوماتیک انجام میشود
آیا می‌توان طرح‌های پیچیده را با دستگاه اسکرایب حکاکی کرد؟
بله، دستگاه‌های پیشرفته اسکرایب امکان حکاکی طرح‌های پیچیده را با دقت بالا دارند. بسیاری از مدل‌های جدید قابلیت اتصال به کامپیوتر برای بارگذاری طرح‌های گرافیکی را دارا هستند
آیا دستگاه اسکرایب قابل حمل است؟
بیشتر دستگاه‌های اسکرایب صنعتی ابعاد بزرگی دارند و برای استفاده ثابت در کارگاه‌ها طراحی شده‌اند. با این حال، مدل‌های کوچکتری نیز وجود دارند که برای حمل و نقل و استفاده در مکان‌های مختلف مناسب هستند
چگونه می‌توان نوک دستگاه را تعویض کرد؟
تعویض نوک دستگاه معمولاً به راحتی و با استفاده از ابزارهای خاص انجام میشود. بهتر است راهنمای دستگاه را برای نحوه تعویض صحیح مطالعه کنید
آیا دستگاه حکاکی اسکرایب خراشی بیصدا میتواند حکاکی‌های دقیق و با کیفیتی ارائه دهد؟
دستگاه‌های حکاکی اسکرایب با استفاده از فناوری پیشرفته‌ای که خراش‌های دقیق و ظریفی بر روی سطح ایجاد می‌کند، شناخته می‌شوند. این تکنولوژی تضمین می‌کند که حکاکی‌ها با دقت بالا و جزئیات کامل انجام شوند. علاوه بر این، امکان تنظیم شدت و دقت حکاکی برای تطبیق با نیازهای خاص مشتریان نیز وجود دارد
میزان ماندگاری و دوام حکاکی‌های انجام‌شده توسط دستگاه اسکرایب چقدر است؟
دستگاه‌های اسکرایب خراشی با استفاده از فرآیندهای مکانیکی قوی حکاکی می‌کنند که باعث میشود حکاکی‌ها مقاوم در برابر سایش و محیط‌های سخت باشند. در مقایسه با دیگر روش‌ها مانند لیزر، حکاکی‌های اسکرایب اغلب ماندگاری بالاتری دارند
آیا این دستگاه باعث ایجاد نویز در محیط کاری میشود؟
دستگاه‌های اسکرایب خراشی بیصدا به گونه‌ای طراحی شده‌اند که سطح نویز را به حداقل برسانند. اگرچه ممکن است در برخی از تنظیمات، کمی صدا تولید شود، اما میزان نویز به حدی کم است که باعث آزار و اختلال در محیط کاری نمی‌شود و برای استفاده در محیط‌های صنعتی و تجاری مناسب است
آیا هزینه‌های نگهداری و تعمیر این دستگاه بالاست؟
این دستگاه‌ها به دلیل ساختار مکانیکی ساده و مقاوم، نیاز به نگهداری کمی دارند و قطعات متحرک کمتری دارند که احتمال خرابی را کاهش می‌دهد. در نتیجه، هزینه‌های نگهداری پایین است و عمر مفید دستگاه طولانی خواهد بود.
آیا سرعت حکاکی در دستگاه‌های اسکرایب بیصدا پایین‌تر از دستگاه‌های دیگر است؟
سرعت حکاکی دستگاه‌های اسکرایب خراشی بیصدا به گونه‌ای تنظیم میشود، که تعادل مناسبی بین دقت و سرعت فراهم کند. علاوه بر این، امکان تنظیم سرعت برای پروژه‌های مختلف وجود دارد که نیاز به حکاکی سریع‌تر یا دقیق‌تر دارند.
آیا ایمنی این دستگاه بالاست؟
دستگاه‌های اسکرایب خراشی بیصدا دارای سیستم‌های ایمنی داخلی هستند که خطرات مرتبط با کار را به حداقل می‌رسانند. همچنین، به دلیل خراشی بودن فرآیند حکاکی، خطرات ناشی از گرما یا اشعه‌های لیزری که در دیگر دستگاه‌های حکاکی ممکن است وجود داشته باشد، در این دستگاه‌ها نیست
